カバーガラスは「保護板」だけではない

～表示品質・操作性・外観を支える前面インターフェース設計～

液晶ディスプレイやタッチパネルの前面に配置されるカバーガラスは、一般的には画面を傷や衝撃から守るための部材と考えられています。

しかし実際の製品設計では、カバーガラスは単なる保護板ではありません。

外光の反射、画面の見やすさ、タッチ操作の感触、製品外観、耐久性、清掃性、さらに後工程の貼合品質まで、表示機器全体の完成度を左右する重要な前面インターフェースです。

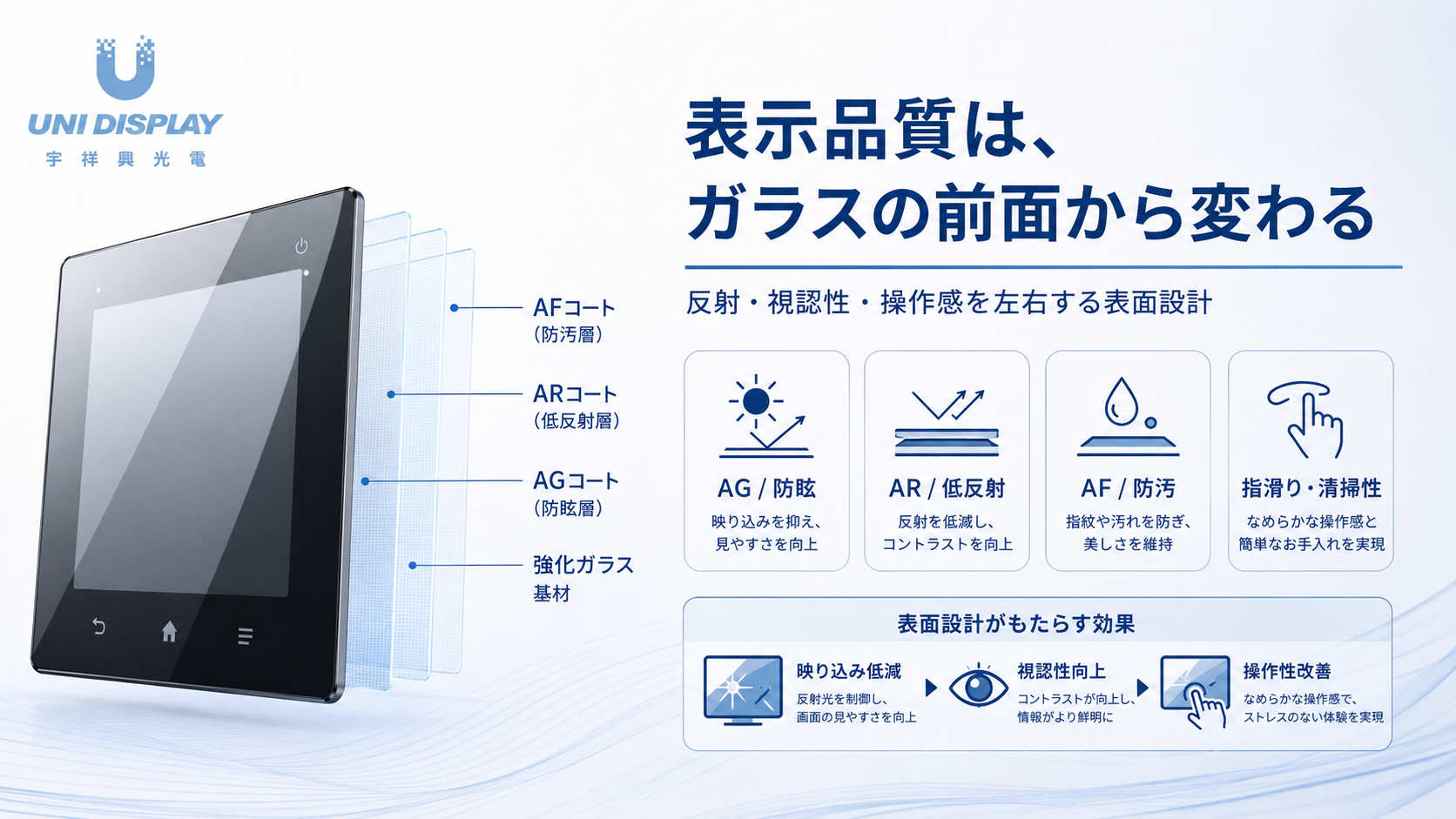

表示品質は、ガラスの前面から変わる

ディスプレイの見やすさは、LCDモジュールの輝度や解像度だけで決まるものではありません。

カバーガラス表面で外光が反射すると、画面への映り込みが増え、表示内容が見えにくくなる場合があります。特に屋外機器、医療機器、FA装置、建設機械、決済端末など、照明条件が一定ではない環境では、反射や眩しさへの対策が重要です。

そのため、用途に応じて次のような表面処理が検討されます。
·AG（防眩）処理
·AR（低反射）処理
·AF（防汚）処理
·指滑り性の改善
·耐薬品性・清掃性の向上

ただし、反射を抑えればよいというわけではありません。

AG処理を強くすると画面の鮮明さが変化する場合があり、AR処理では使用環境や耐久性を含めた評価が必要です。表示内容、使用場所、操作距離、照明条件まで考慮したうえで、適切な表面仕様を選定することが重要です。

タッチ操作にも影響するカバーガラス

タッチパネル付き表示機器では、カバーガラスの板厚、材質、表面状態が操作性に影響します。

ガラスが厚くなると耐衝撃性や剛性を確保しやすくなる一方で、タッチ感度や重量、筐体設計とのバランスを確認する必要があります。

また、手袋操作、水滴環境、屋外使用、頻繁な清掃など、用途によって求められる条件も異なります。

カバーガラス、タッチセンサー、制御条件を個別に考えるのではなく、実際の使用環境を想定しながら、前面構造全体として確認することが重要です。

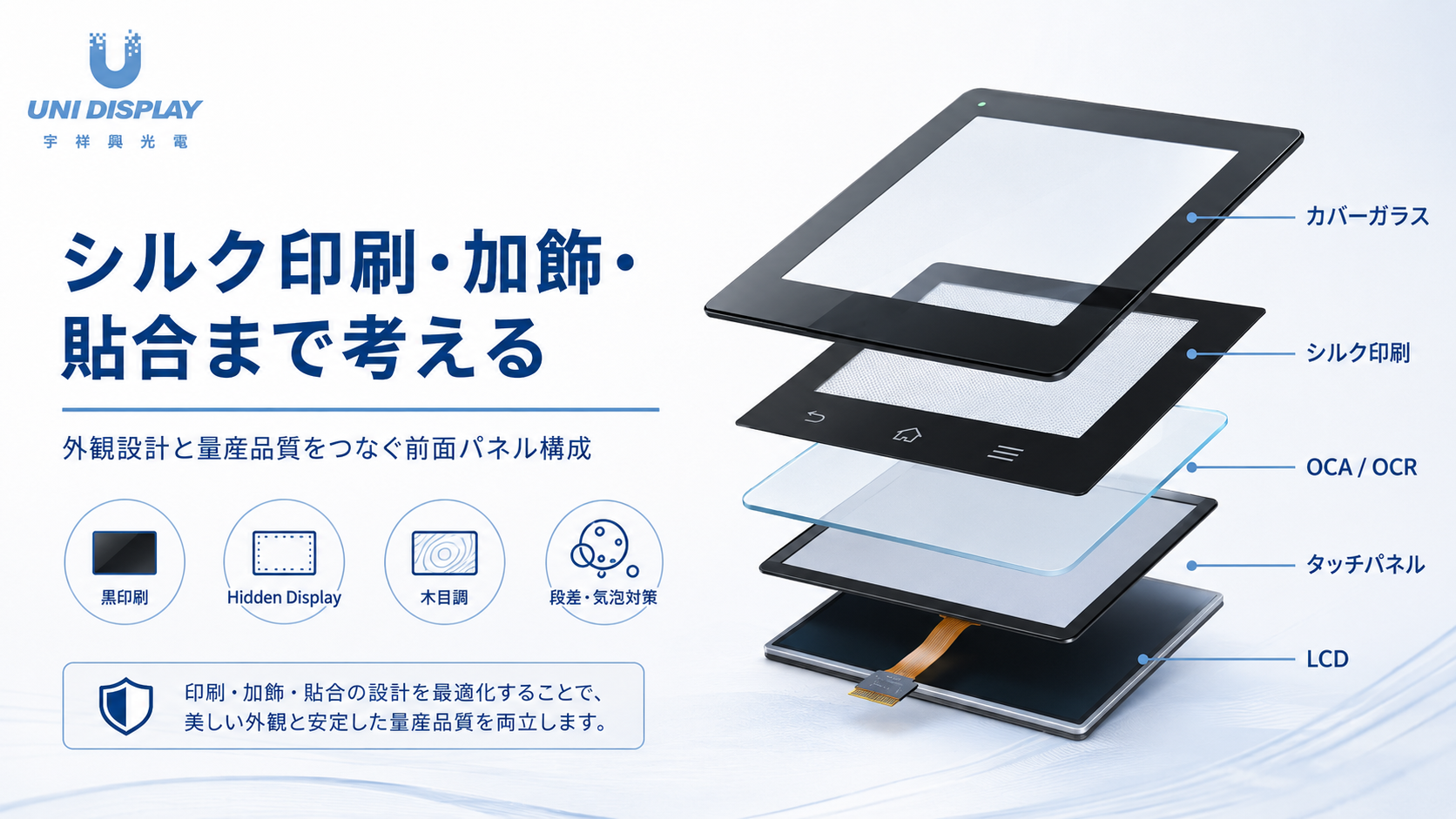

外観をつくるシルク印刷と加飾設計

カバーガラスは、製品外観を構成するデザイン部材でもあります。

黒色の額縁印刷、ロゴ、操作アイコン、透過窓、木目調、ミラー調、Hidden Displayなど、シルク印刷や加飾技術を組み合わせることで、表示部と製品外観を一体化できます。
一方で、加飾印刷には外観だけでなく、光学的な役割もあります。

例えば、黒印刷の濃度や表示開口部の透過率が適切でない場合、表示部と周辺部の境界が目立ったり、画面が暗く見えたりすることがあります。

また、印刷膜厚による段差は、OCAやOCRを使用した貼合時の気泡や外観不良につながる場合があります。

そのため、次の要素を同時に検討する必要があります。
·インキの色味と遮光性
·表示開口部の透過率
·印刷位置と寸法精度
·多層印刷の膜厚
·耐候性、耐薬品性、密着性
·OCA／OCRとの組み合わせ
·LCD輝度とのバランス

シルク印刷は単なる装飾工程ではなく、表示の見え方を制御する機能設計の一部です。

加工精度とエッジ品質が信頼性を左右する

カバーガラスには、外形加工、穴あけ、切り欠き、面取り、エッジ処理、化学強化など、さまざまな加工が行われます。

特にガラス端部は、わずかな欠けや傷が破損の起点になる可能性があります。そのため、外形寸法だけでなく、エッジ品質、加工公差、穴位置、筐体との干渉、組み込み時の応力なども確認しなければなりません。

化学強化ガラスを使用する場合も、ガラス材質、板厚、加工形状、使用環境によって必要な強度条件は異なります。

耐衝撃性、落球、曲げ強度、温度変化、薬品清掃など、最終製品の用途に応じた評価が必要です。

貼合工程まで考えた前面設計

カバーガラスの仕様は、後工程のOptical Bondingにも大きく影響します。

ガラスの反り、印刷段差、表面状態、寸法公差、OCA／OCRとの相性が適切でない場合、次のような課題が発生する可能性があります。
·気泡
·異物
·貼合ずれ
·印刷段差周辺の外観不良
·光学ムラ
·長期使用後の剥離
·温湿度環境での信頼性低下

そのため、カバーガラスの設計は、ガラス単体の図面を完成させて終わりではありません。

タッチパネル、LCDモジュール、OCA／OCR、貼合条件、筐体構造まで含め、表示モジュール全体として検討する必要があります。

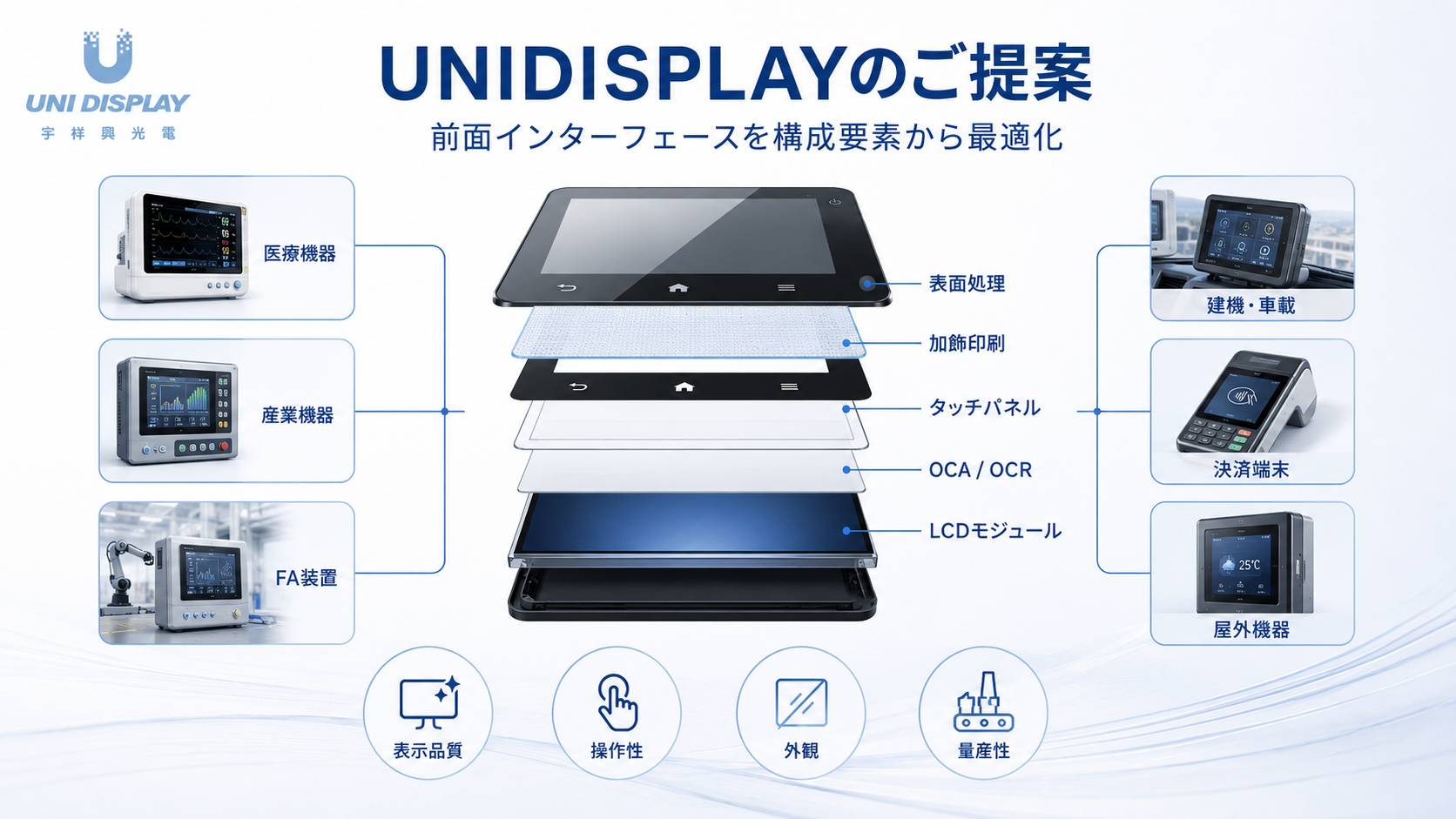

UNIDISPLAYの提案

UNIDISPLAYでは、カバーガラス、表面処理、加飾印刷、タッチパネル、OCA／OCR、LCDモジュール、Optical Bondingなどを組み合わせ、用途に応じた前面インターフェース構成をご提案しています。

医療機器、産業機器、FA装置、車載・建機、住宅設備、決済端末、屋外表示機器など、それぞれの使用環境に応じて、次の要素を総合的に検討します。
·表示品質
·タッチ操作性
·外観デザイン
·耐久性
·貼合性
·量産性
·長期供給

カバーガラスを単なる保護部材としてではなく、表示・操作・外観をつなぐ前面インターフェースとして考えることで、製品全体の完成度を高めることができます。

カバーガラス、タッチパネル、表示モジュールの新規設計、既存製品の仕様変更、外観改善、貼合構成の見直しなどについて、お気軽にご相談ください。
