ラベルプリンターの表示部は、なぜモノクロからTFTへ変わるのか？
～操作性・保守性・多言語対応を支える表示モジュール設計～
バーコードラベルプリンターや業務用プリンターでは、印刷速度、解像度、耐久性などが重要な性能として注目されます。
一方、実際の現場では、設定変更、消耗品の交換、エラー対応、保守作業などを、さまざまな経験レベルの作業者が行います。

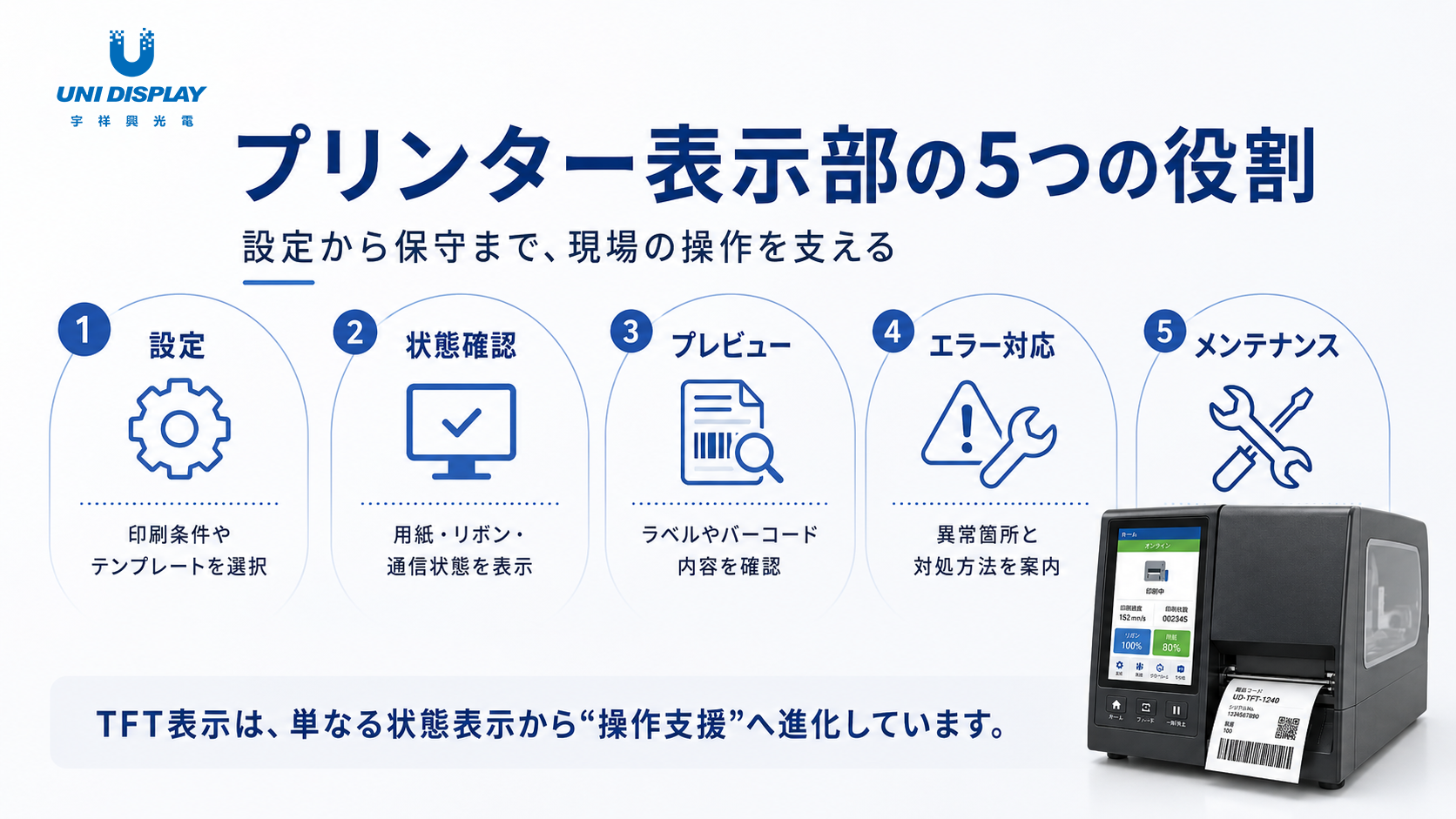

そのため、プリンターの表示部には、単に装置の状態を示すだけでなく、作業者が迷わず操作し、異常発生時に短時間で復旧できるよう支援する役割が求められています。
こうした背景から、業務用プリンターの表示部は、文字や数値を中心としたモノクロ表示から、カラーTFTを活用したグラフィカルなユーザーインターフェースへと変化しています。

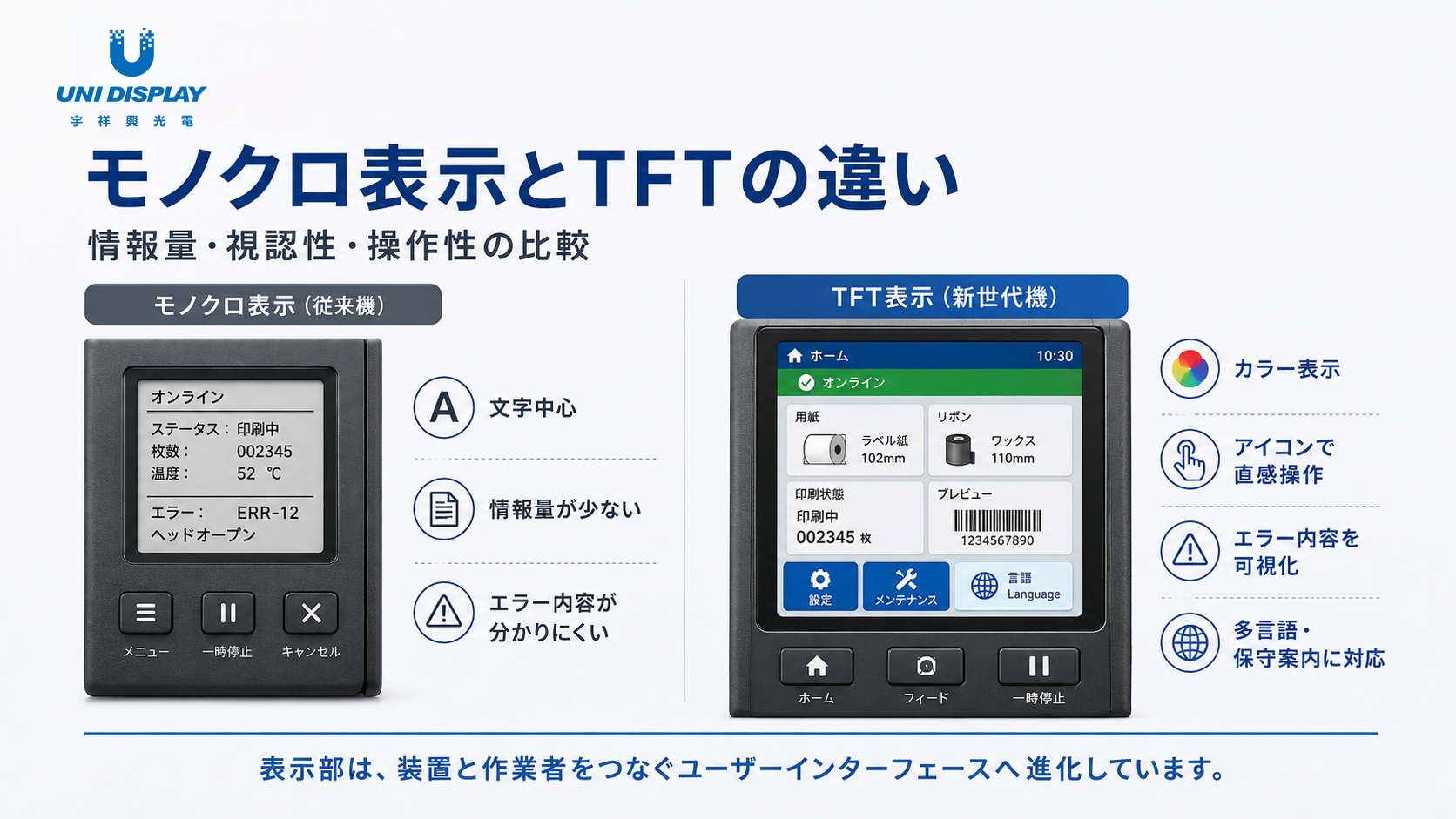

モノクロ表示からカラーTFTへ
モノクロLCDは、印刷枚数、温度、ステータス、簡単なエラーコードなどを表示する用途に適しています。
一方、プリンターの機能が増え、設定項目が複雑になると、文字や数字だけでは操作内容を直感的に伝えにくい場合があります。
カラーTFTを採用することで、次のような情報を、より分かりやすく表示できます。
·ラベル、用紙、リボンなどの消耗品状態
·印刷モードやテンプレートの選択
·バーコードやラベルレイアウトのプレビュー
·印刷ヘッドやカッターなどの状態
·エラー箇所と復旧手順
·清掃、交換、点検などのメンテナンス案内
·多言語メニューとアイコンによる操作案内
色、図形、アイコン、階層メニューを活用することで、作業者が情報を理解するまでの時間を短縮し、設定ミスや操作ミスの低減につなげることができます。
表示部は、装置と作業者をつなぐインターフェース
ラベルプリンターは、工場、物流倉庫、小売店舗、医療機関、食品工場など、さまざまな現場で使用されます。
同じ装置であっても、操作する人の経験、使用言語、周囲の明るさ、手袋の有無、清掃方法などは異なります。
そのため、表示部を設計する際には、画面サイズや解像度だけでなく、実際の使用環境を確認することが重要です。
例えば、工場では離れた位置からでも確認しやすい文字サイズやコントラストが求められます。小売店舗では、限られたスペースに組み込めるコンパクトな表示構成が必要です。
また、海外向け製品では、多言語表示や、文字に依存しないアイコン設計も重要になります。
外観をつくるシルク印刷と加飾設計
既存のモノクロLCDからカラーTFTへ変更する場合、単に同じ位置に新しい画面を取り付ければよいとは限りません。
実際には、次のような項目を総合的に確認する必要があります。
·外形寸法と表示エリア
·解像度と画面レイアウト
·輝度、コントラスト、視野角
·LCDインターフェースと制御方式
·起動時間と画面応答
·消費電力と発熱
·FPC、コネクター、ケーブル構成
·筐体内部の取付スペース
·タッチ操作の必要性
·カバーガラスと表面処理
·長期供給と将来の代替対応
特に既存製品をカラー化する場合、表示データ量が増えるため、制御基板やソフトウェア側の負荷も変化します。
画面だけでなく、基板、ケーブル、筐体、操作フローまで含めた構成検討が必要です。
タッチパネルは本当に必要か
カラーTFTへの変更と同時に、タッチパネルの採用を検討するケースもあります。
タッチ操作を採用すれば、物理ボタンを減らし、画面上で設定や操作案内を行うことができます。一方で、手袋操作、水滴、油分、清掃、耐久性など、使用環境に応じた確認が必要です。
すべてのプリンターにタッチパネルが必要とは限りません。
物理キーとTFTを組み合わせる構成、タッチキーを使用する構成、全面タッチパネルにする構成など、操作頻度や設置環境に応じた選択が重要です。
長期供給も表示モジュール選定の一部
業務用プリンターは、一般的なコンシューマー製品よりも長期間使用される場合があります。
そのため、表示モジュールを選定する際には、初期の価格や性能だけでなく、供給期間、部材変更、EOL時の代替対応も確認する必要があります。
LCDが供給終了になった場合、同じサイズと解像度の製品を探すだけでは、インターフェース、輝度、色味、取付位置、ケーブル仕様などが一致しないことがあります。
新規開発時から将来の代替性を考慮し、仕様、図面、バージョン、変更履歴を管理することが、製品ライフサイクルを支えるうえで重要です。

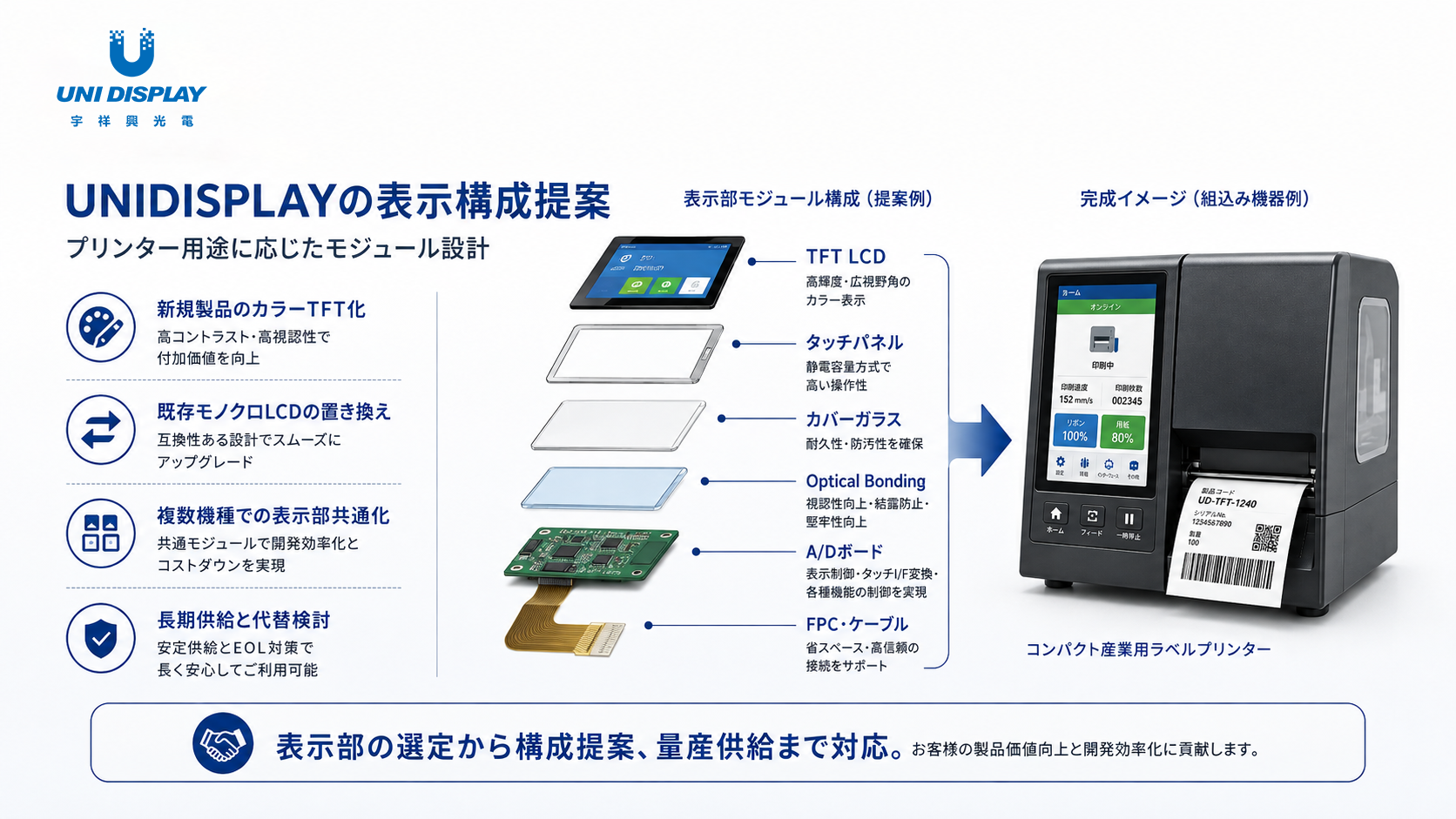

UNIDISPLAYの取り組み
UNIDISPLAYでは、業務用プリンター、バーコードラベルプリンター、POS関連機器向けに、複数機種のTFT表示モジュールを継続して供給してきました。
TFT LCDを中心に、用途や仕様に応じて、次のような構成をご提案しています。
·タッチパネル
·カバーガラス
·A/Dボード、制御基板
·FPC、ケーブル
·Optical Bonding
·筐体組込を考慮した外形設計
·長期供給と代替構成
新規製品のカラーTFT化、既存モノクロLCDからの置き換え、複数機種での表示部共通化、供給終了に伴う代替検討など、装置全体の条件を確認しながら表示構成を検討します。
ラベルプリンターの表示部は、単なる状態表示から、設定、操作、保守を支えるユーザーインターフェースへと変化しています。
表示モジュールの新規開発や仕様変更について、お気軽にご相談ください。
