製品情報

タッチパネルセンサー

UNI Displayでは、静電容量方式タッチパネル（CTP）および抵抗膜方式タッチパネル（RTP）に対応しています。
使用環境、操作方法、耐久性、外観仕様に応じて、最適なタッチ方式と構造をご提案します。

  • 静電容量方式タッチパネル（CTP）

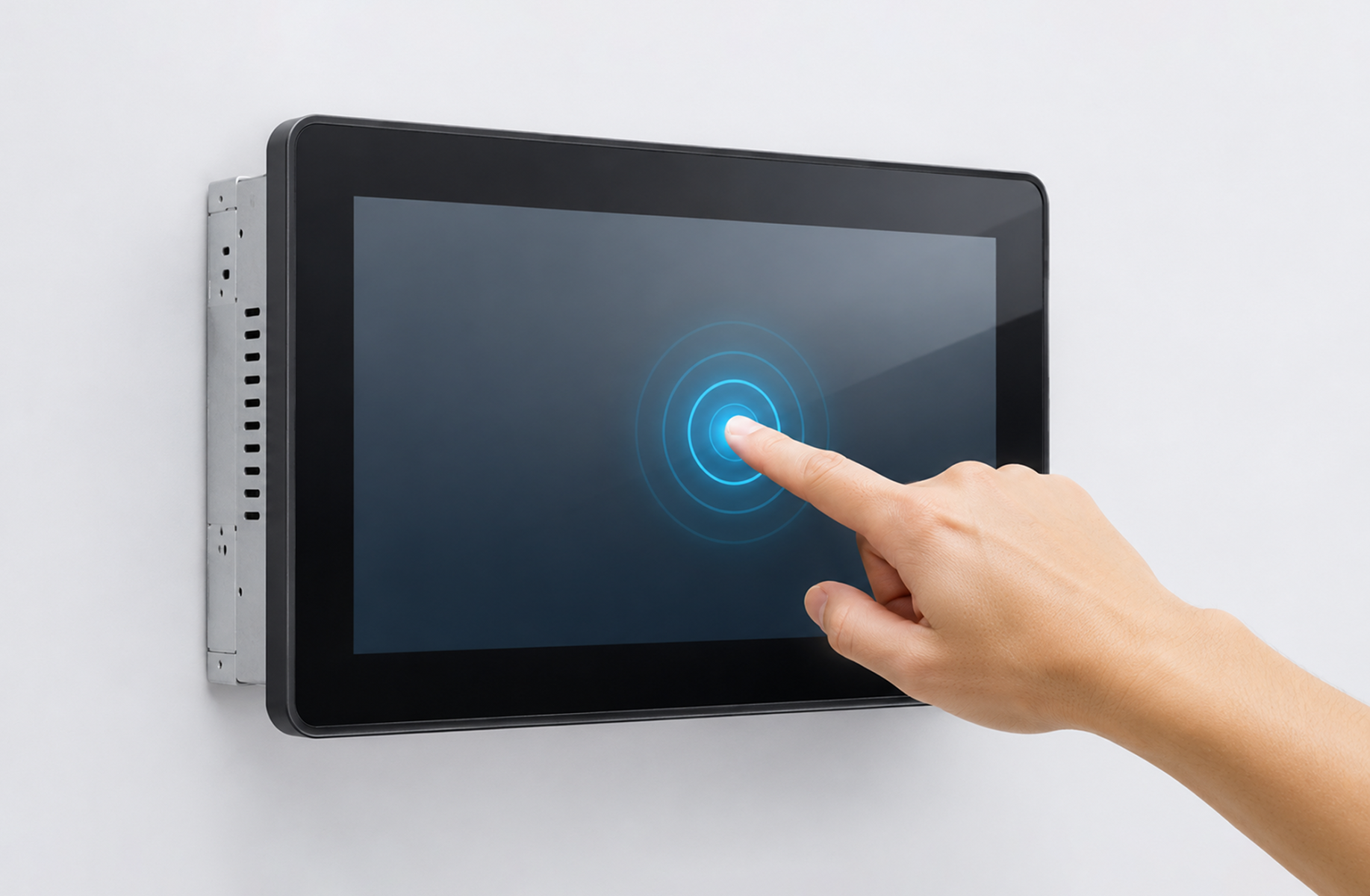

    静電容量方式タッチパネル（CTP）

    CTPは、多点入力やスムーズな操作感が求められる用途に適しています。
    タッチ感度、ノイズ対策、手袋操作、水滴付着時の動作条件など、使用環境に応じた調整が可能です。

  • 抵抗膜方式タッチパネル（RTP）

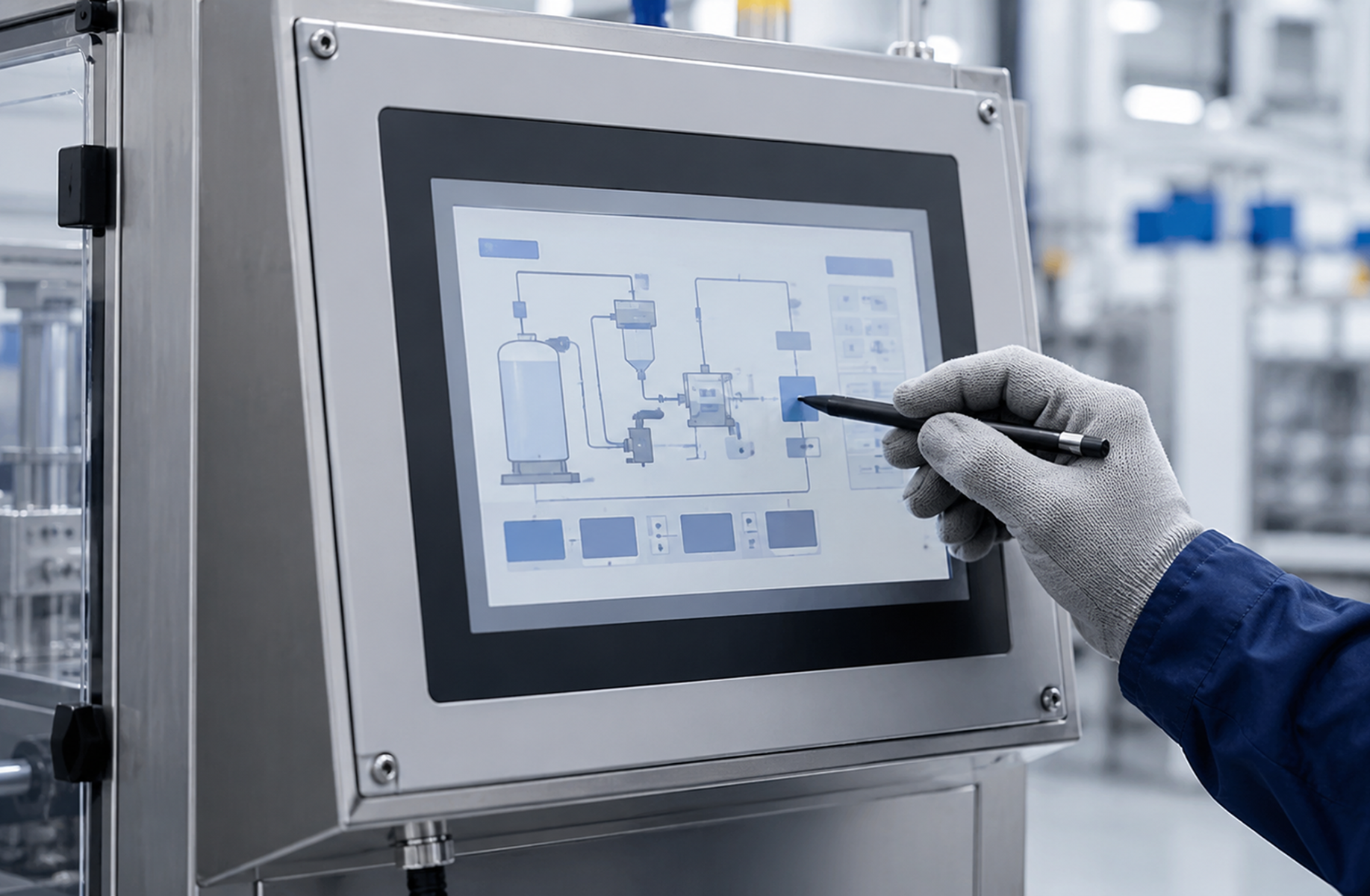

    抵抗膜方式タッチパネル（RTP））

    RTPは、手袋、ペン、爪などによる入力が可能で、確実な単点操作に適しています。
    産業機器、医療機器、計測機器など、現場環境での操作用途に対応します。

  • タッチ機能のカスタマイズ

    タッチ機能のカスタマイズ

    タッチ感度、表面処理、防水・防塵、カバー形状など、お客様の製品仕様に合わせたカスタム対応が可能です。
    実際の使用シーンを想定し、操作性と量産安定性を考慮して設計します。

  • ロゴ・機能表示・外観カスタマイズ

    ロゴ・機能表示・外観カスタマイズ

    カバーガラスやベゼル部に、ロゴ、機能アイコン、操作表示などを印刷できます。
    表示部・タッチ部・外観部を一体で検討し、製品としての視認性と操作性を高めます。

  • 表面処理

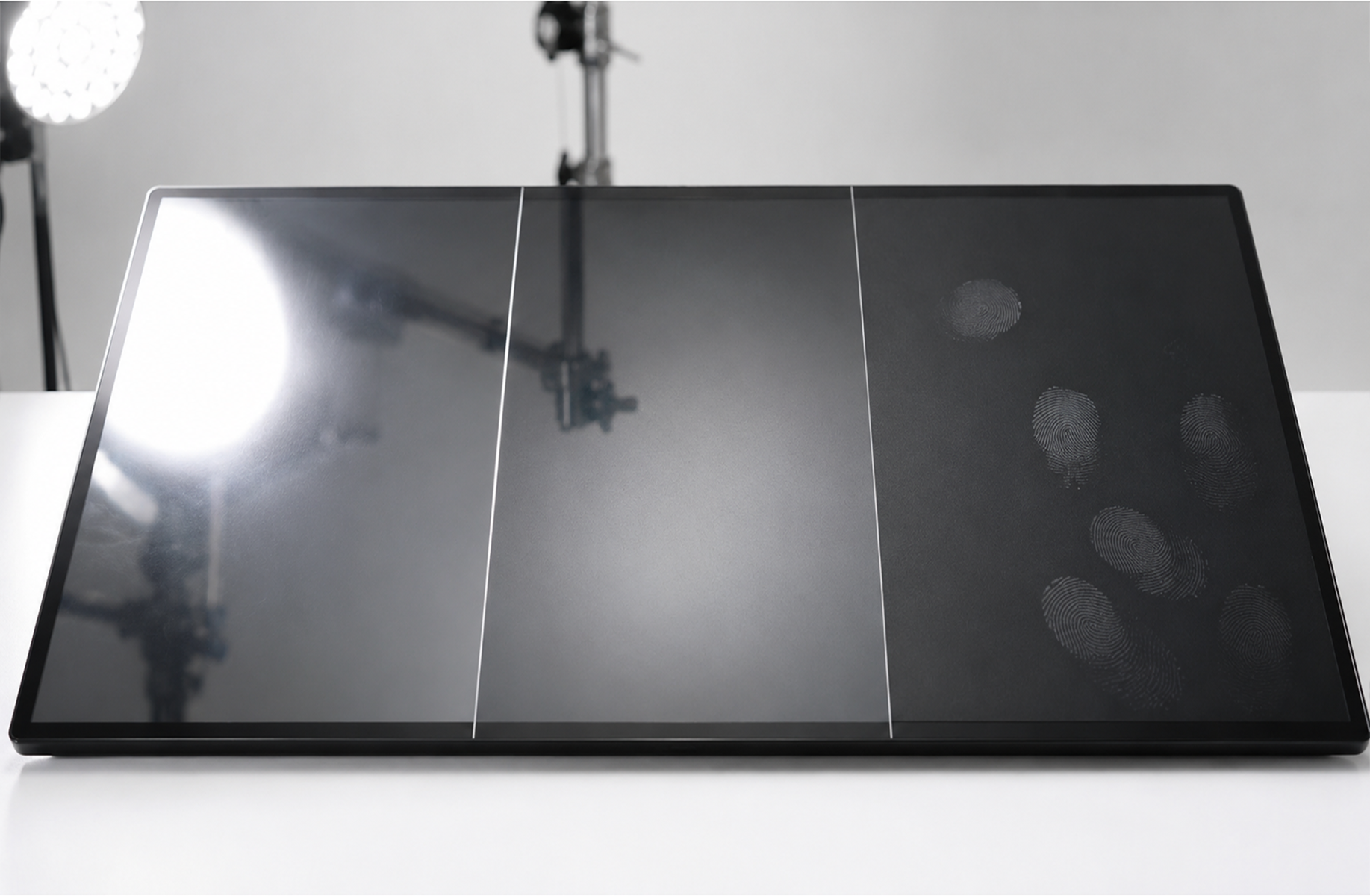

    表面処理

    用途に応じて、AG、AR、AFなどの表面処理に対応可能です。
    映り込み、反射、指紋付着を抑え、視認性と清掃性を高めます。

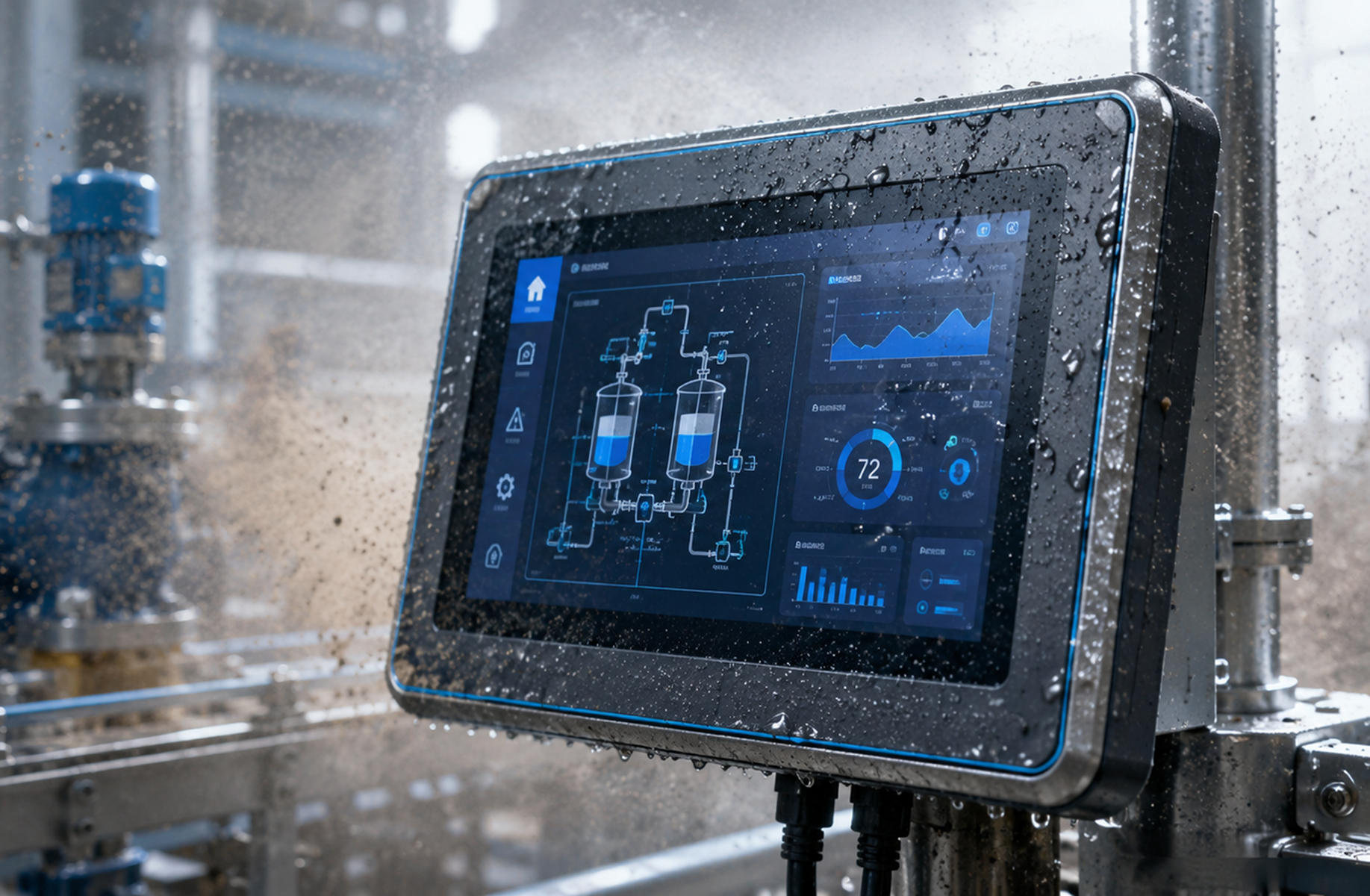

  • 防水・防塵対応

    防水・防塵対応

    設計条件に応じて、前面部IP65相当の防水・防塵仕様に対応可能です。
    水滴、油分、粉塵がある環境でも、操作性と視認性を考慮した構造をご提案します。

製品一覧

サイズ:

表示方向：
タッチ方式：
構成：

カバーレンズ外形寸法：mm
タッチ有効エリア寸法：mm
総厚：mm

制御IC：
インターフェース：
タッチ点数：

表面処理：
動作温度（Top.）：°C

目次/仕様書/図面
備考
2.8"

Portrait
PCAP
GG

60.0 x 79.2 x 1.1
43.8 x 58.2
1.85

COF（FT7311）
IIC
10 Touch Points
7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

3.5"

Portrait
PCAP
GG

82.94 x 54.66 x 0.55
49.56 x 74.04
1.3

COF（GT911）
IIC
5 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

4"

Portrait
PCAP
GF

59.54 x 101.0 x 0.7
52.34 x 86.90
0.95

COF（FT6336U）
IIC
Single point + Gesture

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

4.3"

Landscape
PCAP
GG

105.9 x 67.6 x 0.7
95.04 x 53.86
1.45

COF（FT7311）
IIC
10 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

5"

Landscape
PCAP
GG

120.7 x 75.8 x 0.7
109 x 65.8
1.45

COF（IS5902）
IIC+USB
10 Touch Points
7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

6"

Portrait
PCAP
GFF

81.30 x 155.5 x 1.1
68.04 x 136.08
1.45

COF（GT1151QM）
IIC
10 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

7"

Landscape
PCAP
GG

164.7 x 99.8 x 1.1
155.01 x 86.72
1.85

COF（ILI2511）
IIC+USB
10 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

10.1"

Landscape
PCAP
GG

253.04 x 171.5 x 2.8
217.96 x 136.6
3.7

COF（ILI2511）
IIC+USB
10 Touch Points

7H / Anti-Glare + Anti-Fingerprint
-40~+80
PDF
PDF
PDF

0000000000

10.4"

Landscape
PCAP
GG

226.7 x 175.5 x 3.0
211.43 x 158.82
3.9

COF（ILI2511）
IIC+USB
10 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

12.1"

Landscape
PCAP
GG

314.2 x 246.2 x 2.0
246.56 x 185.12
2.75

COB（ILI2511 Control board）
IIC+USB
10 Touch Points

7H / Clear
-40~+80
PDF
PDF
PDF

0000000000

15.6"

Landscape
PCAP
GG

392.0 x 241.0 x 2.0
344.76 x 194.19
3.1

COB（ILI2511 Control board）
IIC+USB
10 Touch Points

7H / Clear（UV Cut / IR Cut）
-40~+80
PDF
PDF
PDF

0000000000

液晶ディスプレイモジュール

UNI Displayでは、小型から中型サイズまでのTFT液晶ディスプレイモジュールを取り扱っています。
サイズ、解像度、輝度、視野角、インターフェースなど、用途に応じた選定・カスタム対応が可能です。

  • 文本

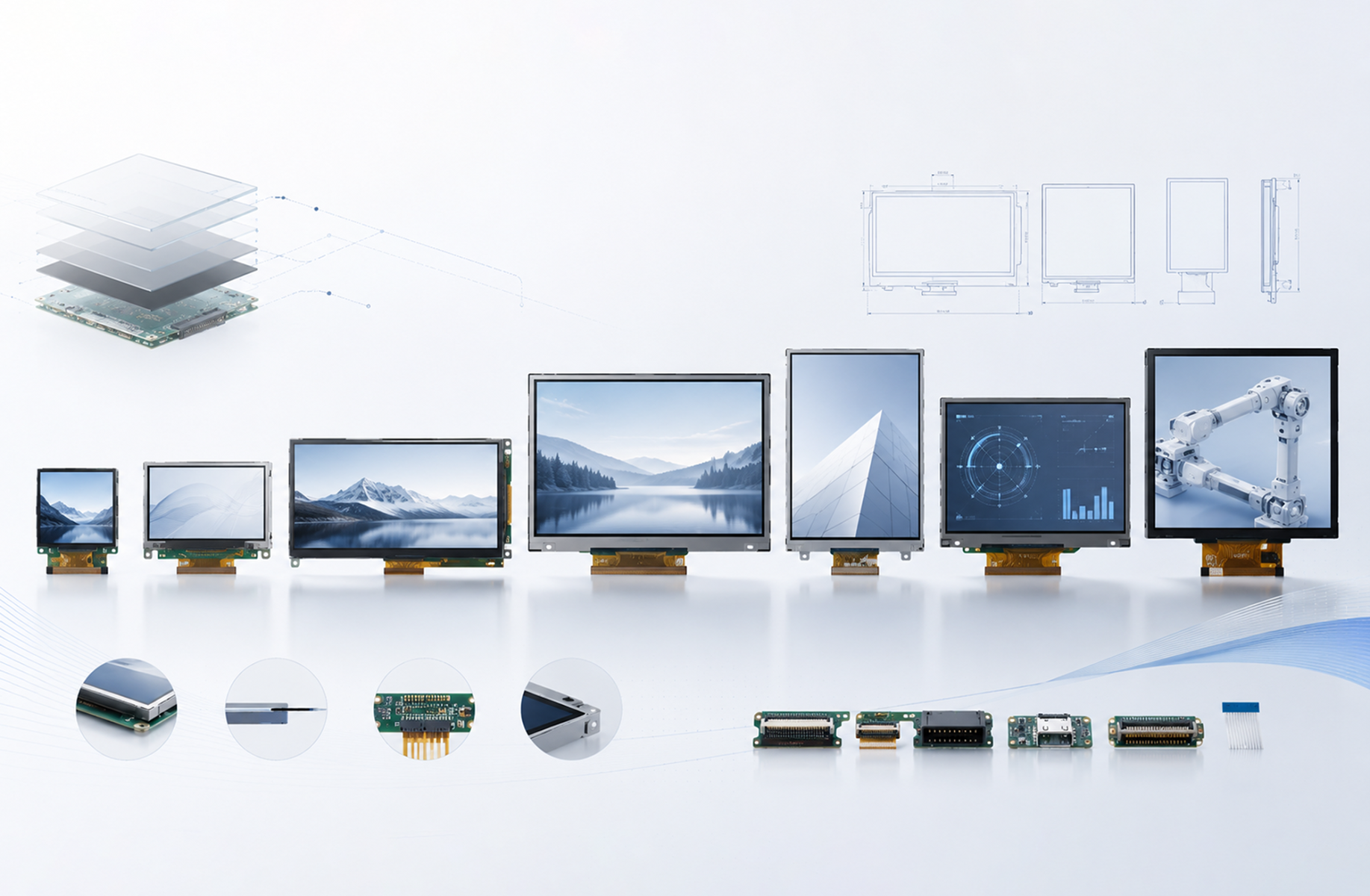

    LCM

    1インチクラスから32インチクラスまで、各種液晶ディスプレイモジュールをご提案します。
    MCU、RGB、LVDS、MIPI、eDP、SPI、QSPI、HDMIなど、各種インターフェースに対応可能です。

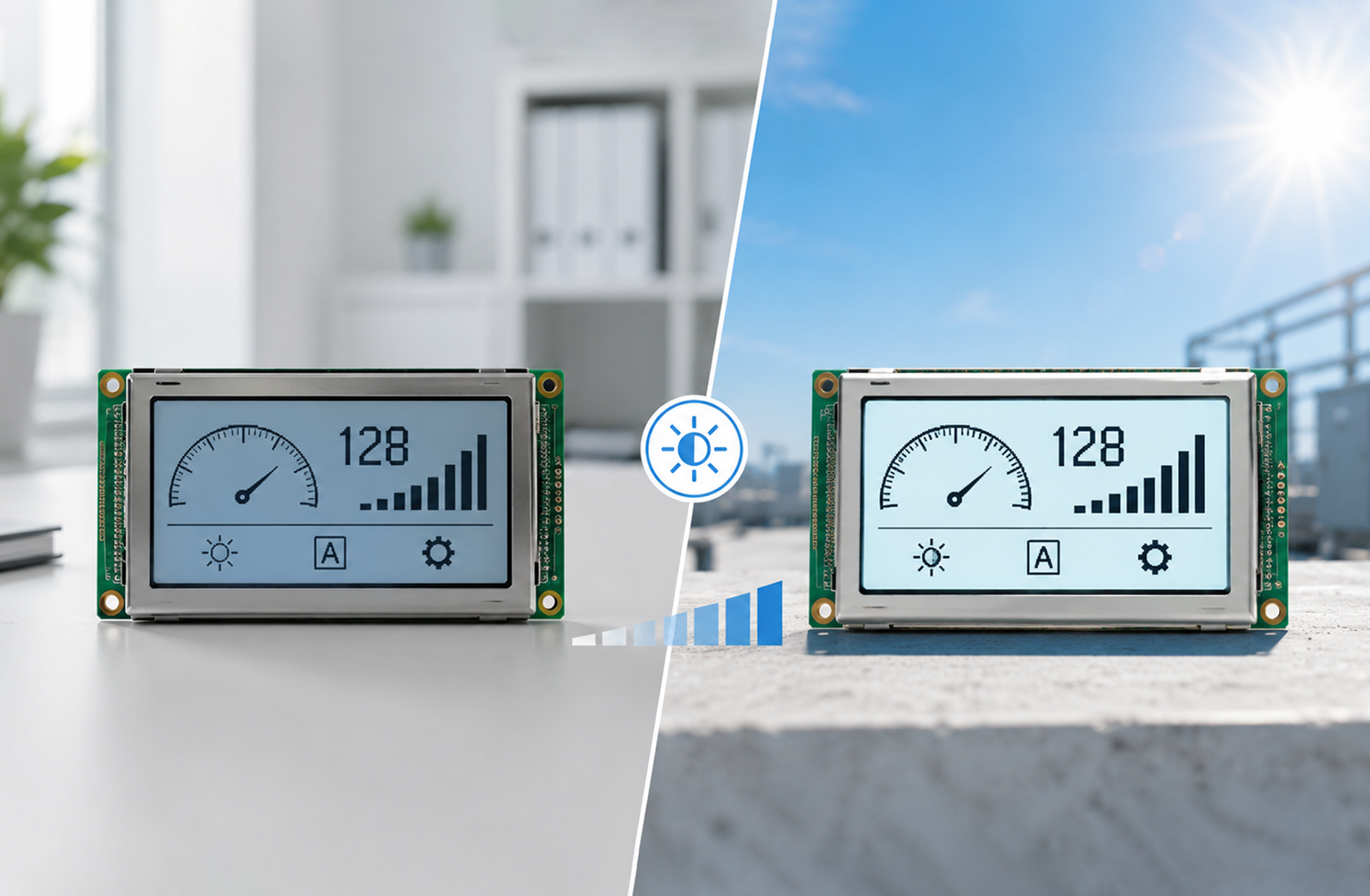

  • 支持亮度自定义

    輝度カスタマイズ

    屋内用途から屋外・高輝度用途まで、使用環境に応じた輝度設計に対応します。
    視認性、消費電力、放熱条件を考慮し、最適なバックライト仕様をご提案します。

  • 圆形的

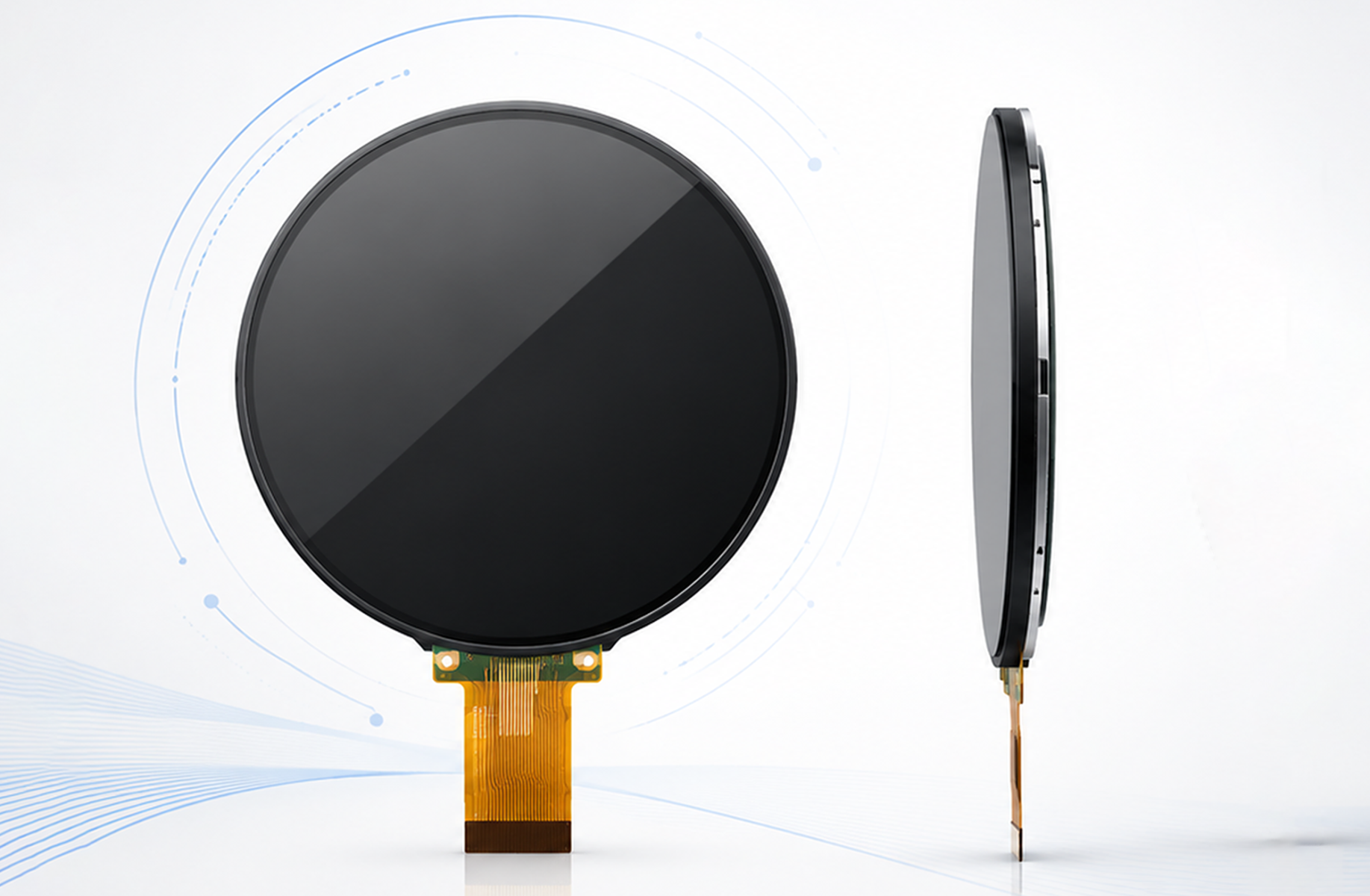

    円形ディスプレイモジュール

    円形ディスプレイモジュールは、スマートデバイス、車載機器、産業用操作パネルなどに適しています。
    タッチパネル、ドライバ、バックライトとの一体化にも対応可能です。

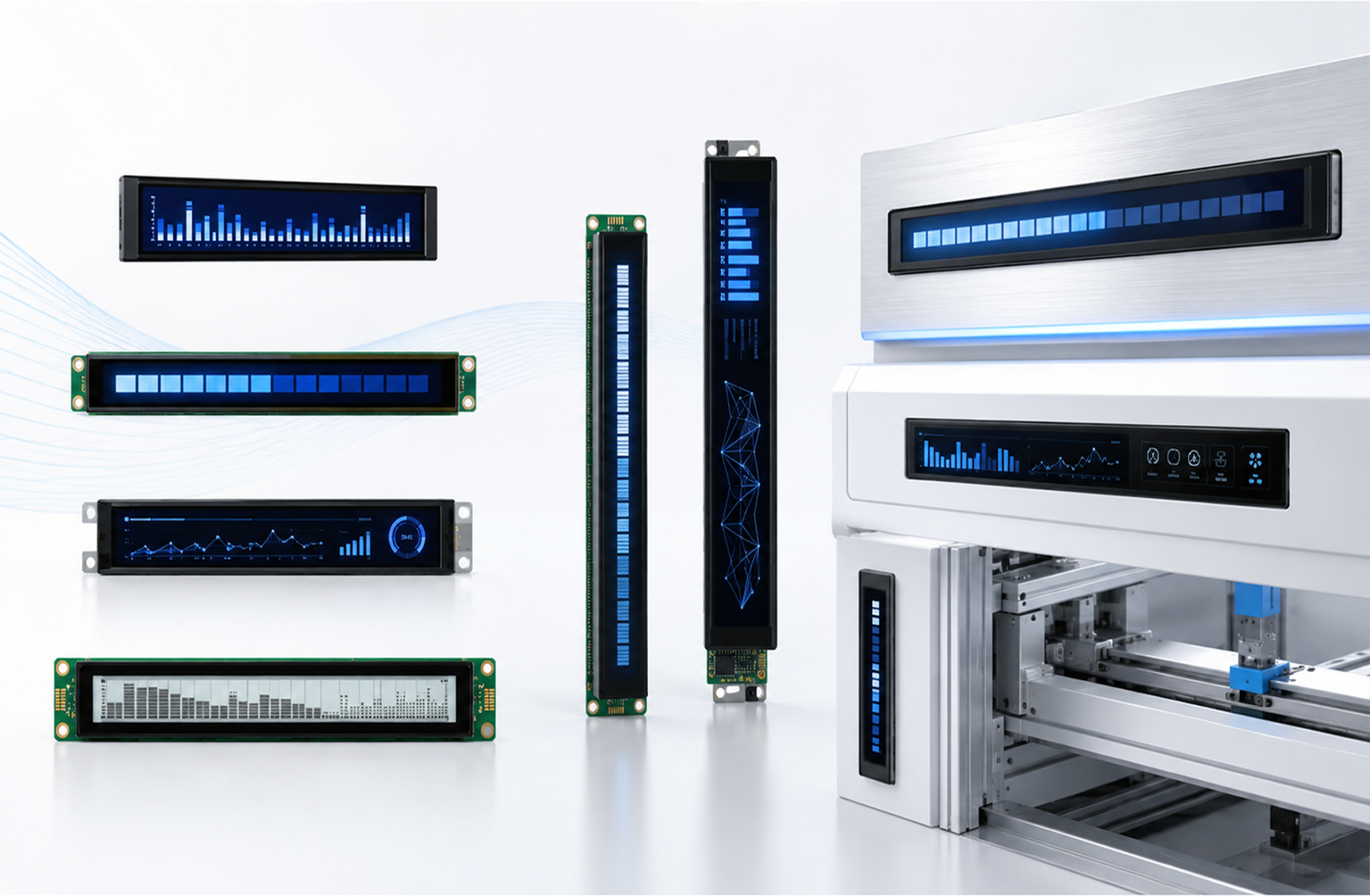

  • 长条形

    長尺・バータイプディスプレイモジュール

    長尺・バータイプTFT液晶モジュールは、限られたスペースでの情報表示に適しています。
    車載表示、産業機器、棚札表示、設備操作部などでの採用が想定されます。

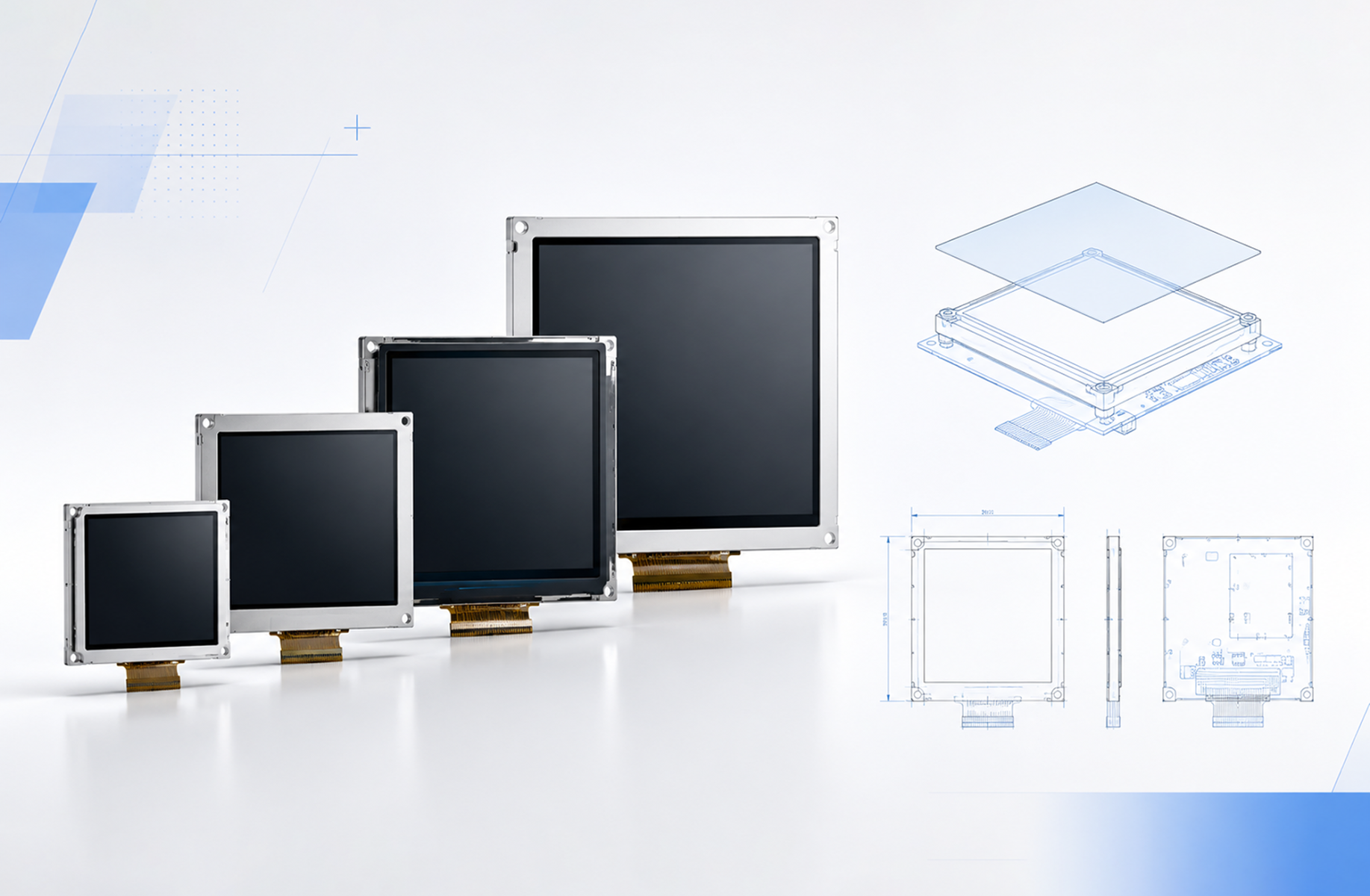

  • 角形・スクエアディスプレイモジュール

    角形・スクエアディスプレイモジュール

    スクエアタイプの液晶ディスプレイモジュールは、1:1に近い表示領域を必要とする機器に適しています。
    産業機器、医療機器、計測機器、操作パネルなどに対応します。

  • 標準ディスプレイモジュール

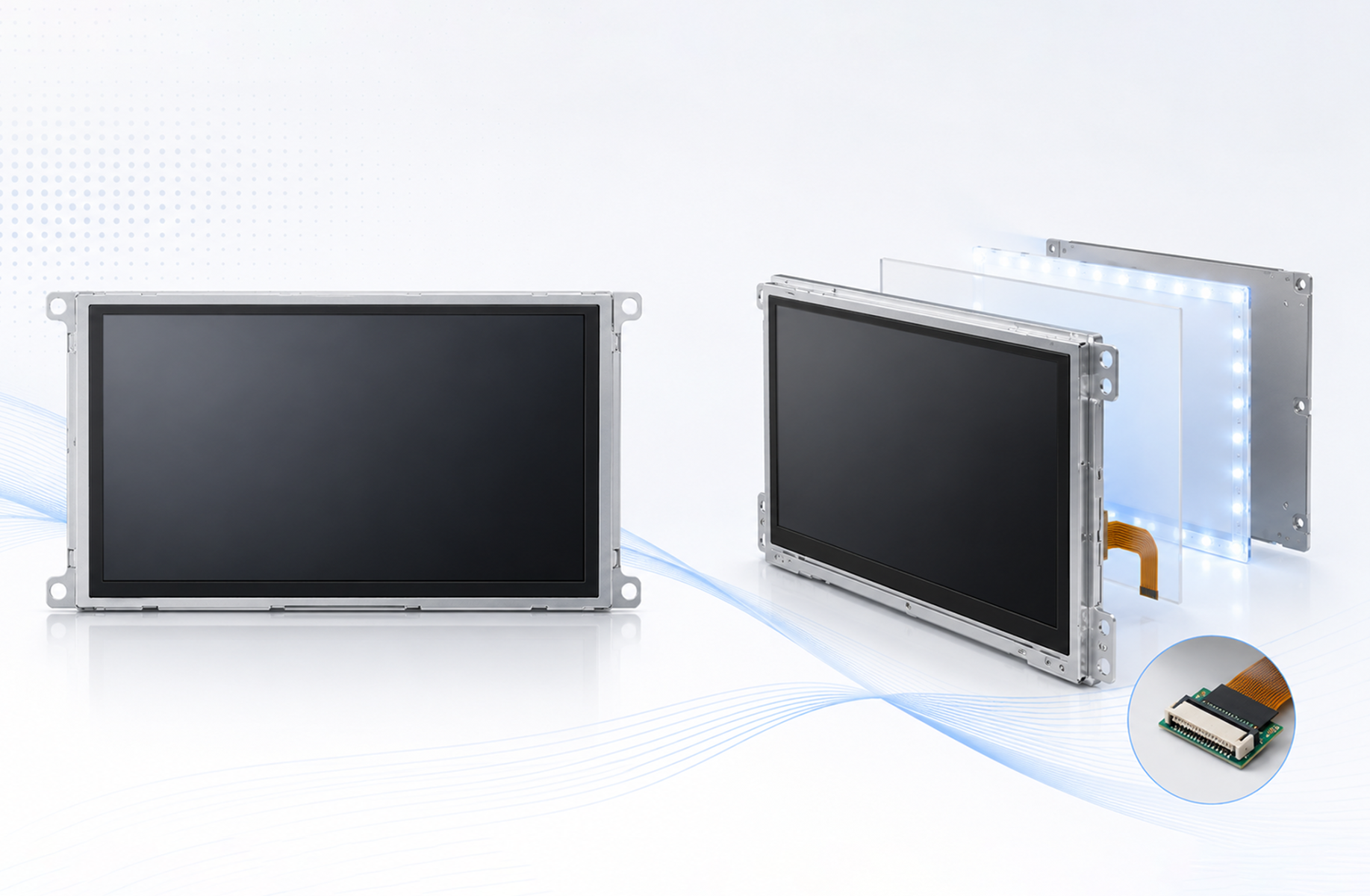

    標準ディスプレイモジュール

    標準タイプの液晶ディスプレイモジュールは、幅広いサイズ、解像度、輝度、インターフェースに対応します。
    表示品質、供給安定性、組み込みやすさを考慮し、開発から量産導入までサポートします。

製品一覧

サイズ:

表示モード：
コントラスト比：
カバー率 NTSC：

アクティブエリア：
解像度：
ピクセルサイズ：

外形寸法：
インターフェース：

白色輝度：
バックライト：
LED寿命：

目次/仕様書/図面
備考
2.8"

Normally Black
800:1
60%

43.2(H) * 57.6(V)
240 RGB(H) * 320(V)
0.180(H) * 0.180(V)

50.0(H)*69.2(V)*2.4(D)
RGB/MCU/SPI

250 or 1000cd/m2
4EDs(80mA/3.2V)
30000hr
PDF
PDF
PDF
 0000000000
4.3" Normally Black & White
500/800/1000:1
52%/50%		 95.04(H)*53.856(V)
480RGB(H)*272(V)
0.198(H)*0.198(V)		 105.5(W)*67.20(H)*3.0(D)
RGB		 500/1000cd/m2
10/16LEDs（40mA，16/24V）
30000
PDF
PDF
PDF
 0000000000
5.7" Normally Black
/
50%		 115.2(H)*86.4(V)
640RGB(H)*480(V)
0.18*0.18		 127.0(W)*98.43(H)*8.2(D)
LVDS		 127.0(W)*98.43(H)*8.2(D)
LVDS
PDF
PDF
PDF
 0000000000
7" Normally Black
1000:1
0.5		 154.2144(H) *85.92(V)
1024 RGB(H) *600(V)
0.1432(H) *0.1432(V)		 165(W)*100(H)*5.7(D)
RGB/LVDS/MIPI		 1000cd/m2
27 LEDs(270mA/9.6V)
Built-in PWM
30000
PDF
PDF
PDF
 0000000000
8" Normally White
1000:1
51.5%		 162.0(H) * 121.50(V)
800 RGB(H) * 600(V)
0.2025(H) * 0.2025(V)		 182.9(W)*141.0(H)*6.25(D)
RGB/LVDS		 500/1000cd/m2
30 LEDs(250mA/9.0V)
30000
PDF
PDF
PDF
 0000000000
10.1"

Normally Black
1000:1
50%

216.96(H) * 135.6(V)
1280 RGB(H) * 800 (V)
0.1695(H) * 0.1695(V)

229.64(H) * 149.1(V) * 3.0(D)
LVDS/MIPI/eDP

500cd/m2
Built-in PWM
39LEDs(260mA/9.0V)
50000
PDF
PDF
PDF
 0000000000
10.4"

Normally Black
1000:1
65%

210432(H) * 157.824(V)
1024 RGB(H) * 600 (V)
0.2055(H) * 0.2055(V)

238.6(H) * 175.8(V) * 5.75(D)
LVDS

1000cd/m2
Built-in PWM
50000
PDF
PDF
PDF
 0000000000
12.1"

Normally Black
1200:1
70%

260.352(H) * 162.72(V)
1280 RGB(H) * 800 (V)
0.2034(H) * 0.2034(V)

277.7(H) * 108.6(V) * 6.1(D)
LVDS/MIPI

1000cd/m2
Built-in PWM
50000
PDF
PDF
PDF
 0000000000
13.3"

Normally Black
800:1
72%

293.76(H) * 165.24(V)
1920 RGB(H)*1080 (V)
0.153 (H) * 0.153 (V)

307.6(H) * 183.05(V) * 5.4(D)
eDP

500cd/m2
54LEDs （420mA/27V）
30000
PDF
PDF
PDF
 0000000000
15.6"

Normally Black
/
/

344.16(H) * 193.59(V)
1920 RGB(H)*1080 (V)
0.17925(H) * 0.17925(V

360.0(H) * 212.3(V) * 5.57(D)
LVDS

800cd/m2
Built-in PWM
50000
PDF
PDF
PDF
 0000000000
18.5"

Normally Black
1000:1
72%

408.96(H) * 230.04(V)
1920 RGB(H) *1080 (V)
0.213(H) * 0.213(V)

430.37(H) * 254.6(V) * 11.2(D)
LVDS

500cd/m2
65LEDs (320mA/39V)
30000
PDF
PDF
PDF
 0000000000
23.8"

Normally Black
1000:1
75%

527.04(H) * 296.46(V)
1920 RGB(H)*1080 (V
0.2745(H) * 0.2745(V)

543.08(H) * 316.72(V) * 8.3(D)
LVDS

600cd/m2
85LEDs (375mA/51V)
30000
PDF
PDF
PDF
 0000000000

タッチパネルモジュール

タッチパネルモジュールは、液晶ディスプレイとタッチパネルを組み合わせた表示・入力一体型モジュールです。
表示品質、タッチ感度、構造、接続仕様を一体で検討できます。

  • LCM + CTP

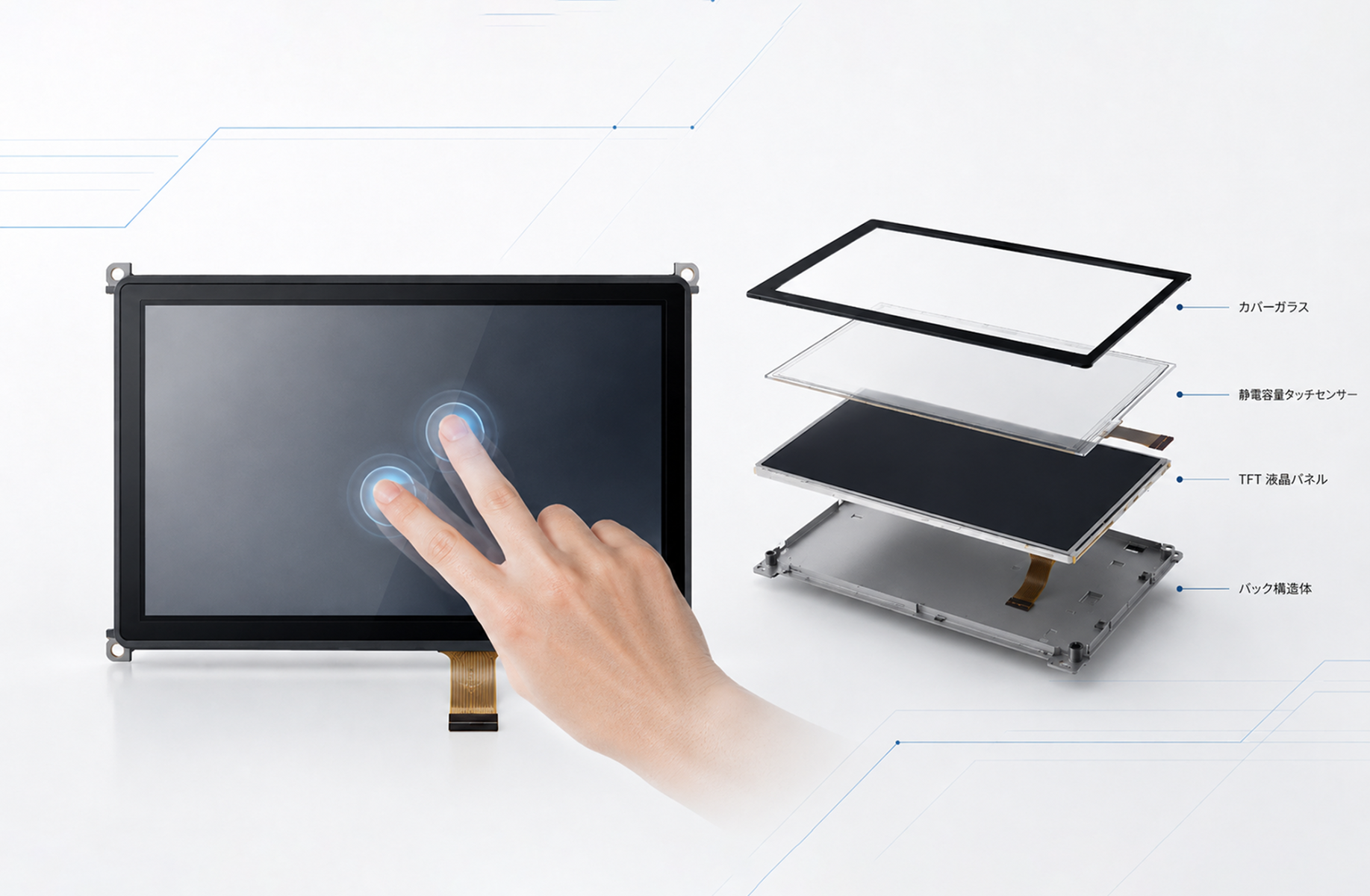

    LCM＋CTP

    LCM＋CTPは、TFT液晶ディスプレイと静電容量方式タッチパネルを組み合わせた構成です。
    多点入力、スムーズな操作感、外観デザインとの一体化が求められる用途に適しています。

  • LCM + RTP

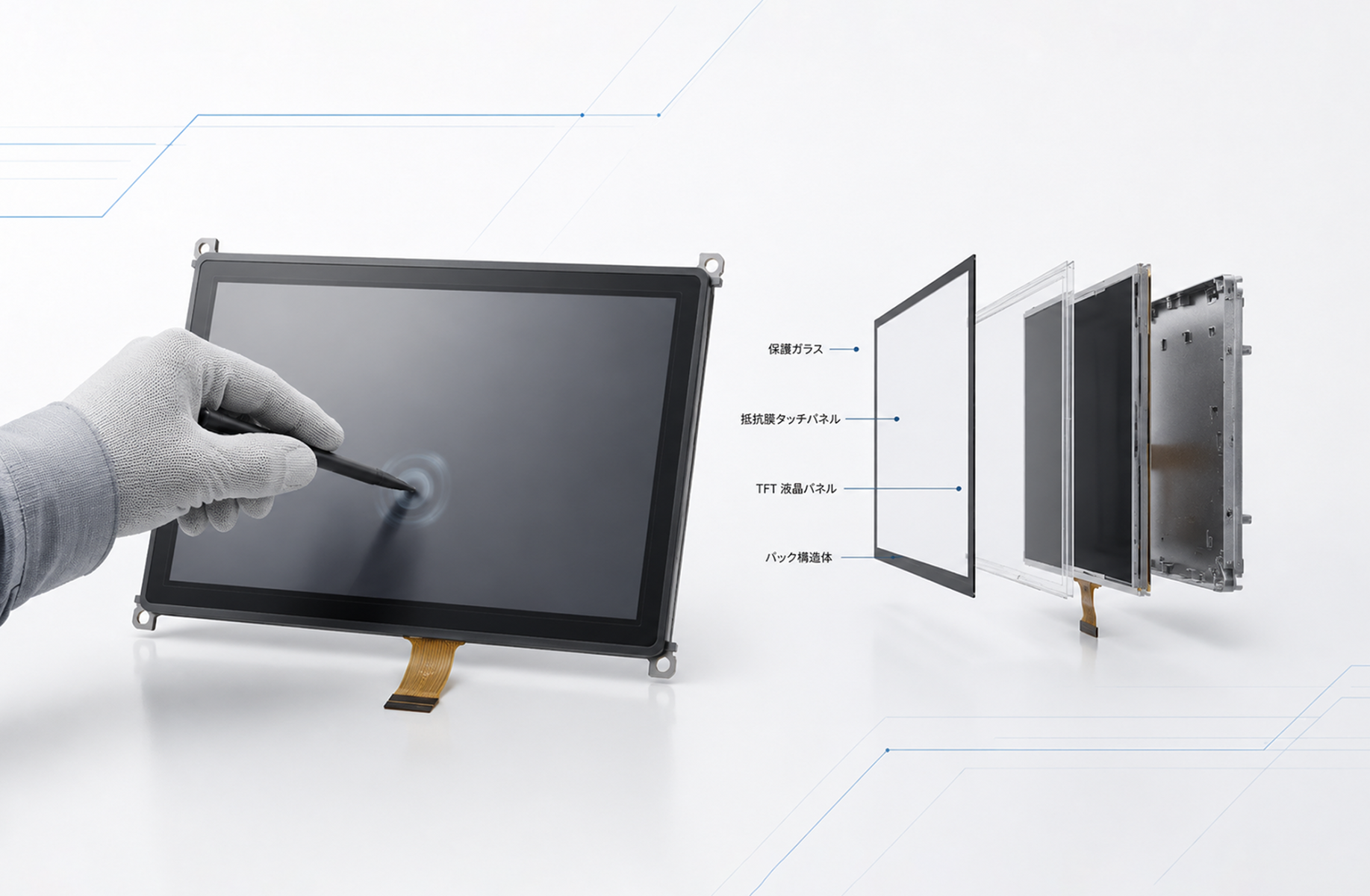

    LCM＋RTP

    LCM＋RTPは、TFT液晶ディスプレイと抵抗膜方式タッチパネルを組み合わせた構成です。
    手袋操作、ペン入力、確実な単点操作が必要な産業機器・医療機器などに適しています。

  • 全层压玻璃纤维

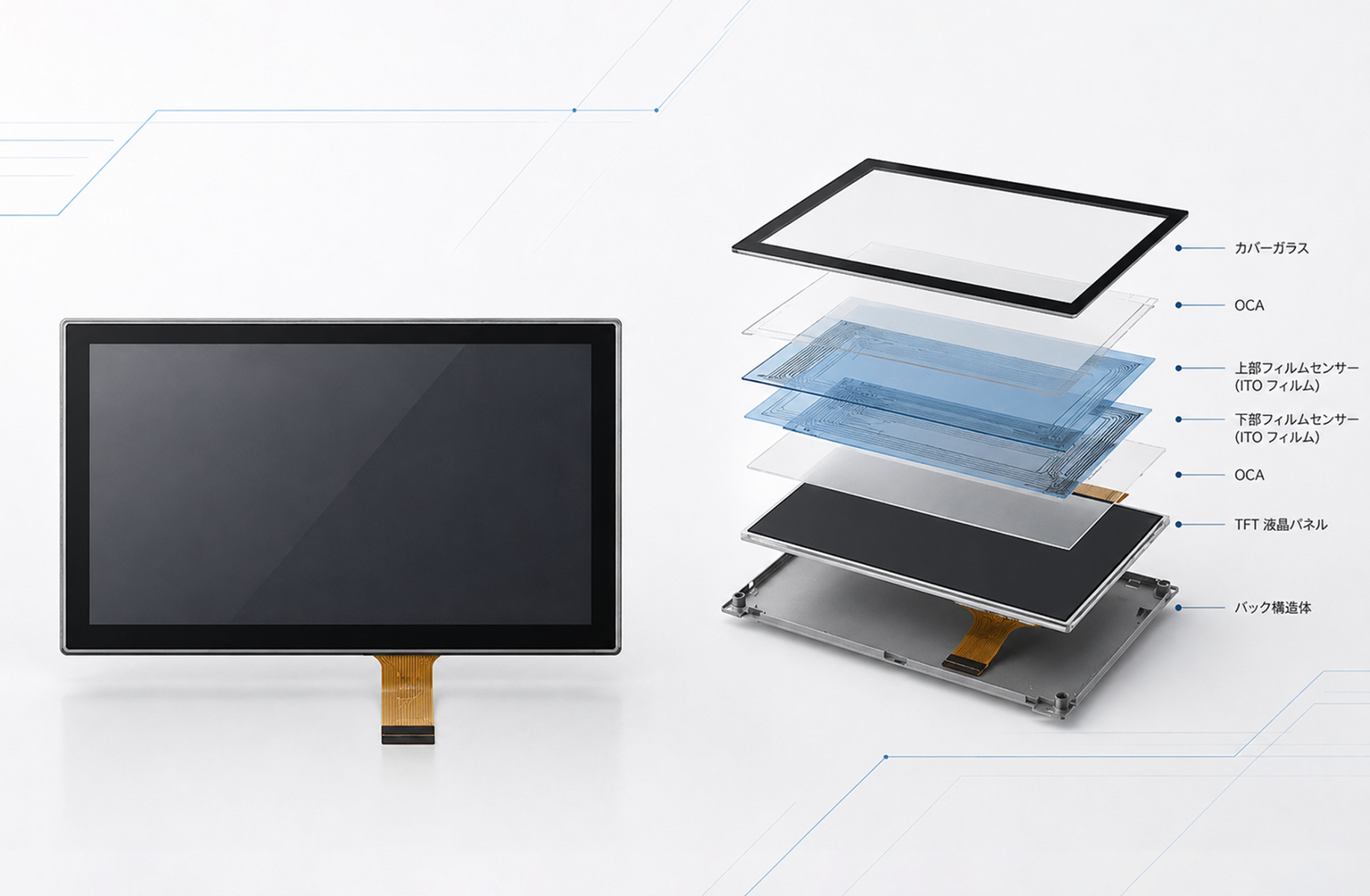

    フルラミネーション GFF

    GFF構造は、カバーガラスとフィルムセンサーを組み合わせたタッチパネル構造です。
    薄型化や異形設計に対応しやすく、デザイン自由度を重視する用途に適しています。

  • 全层压 G+G

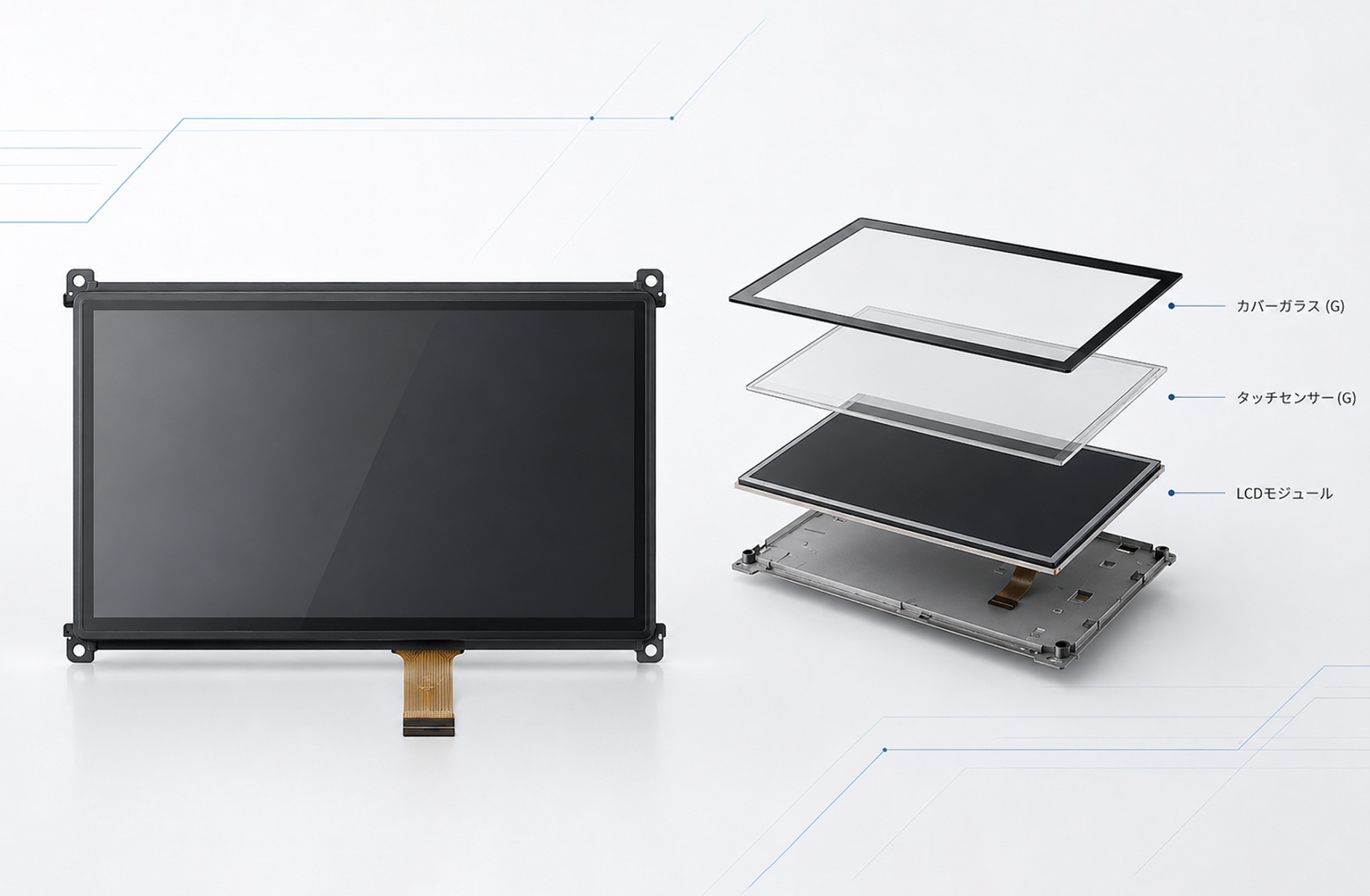

    フルラミネーション G+G

    G+G構造は、カバーガラスとガラスセンサーを組み合わせた構造です。
    高い透過率、安定したタッチ性能、外観品質が求められる用途に適しています。

  • 防水/防油防污/预防故障

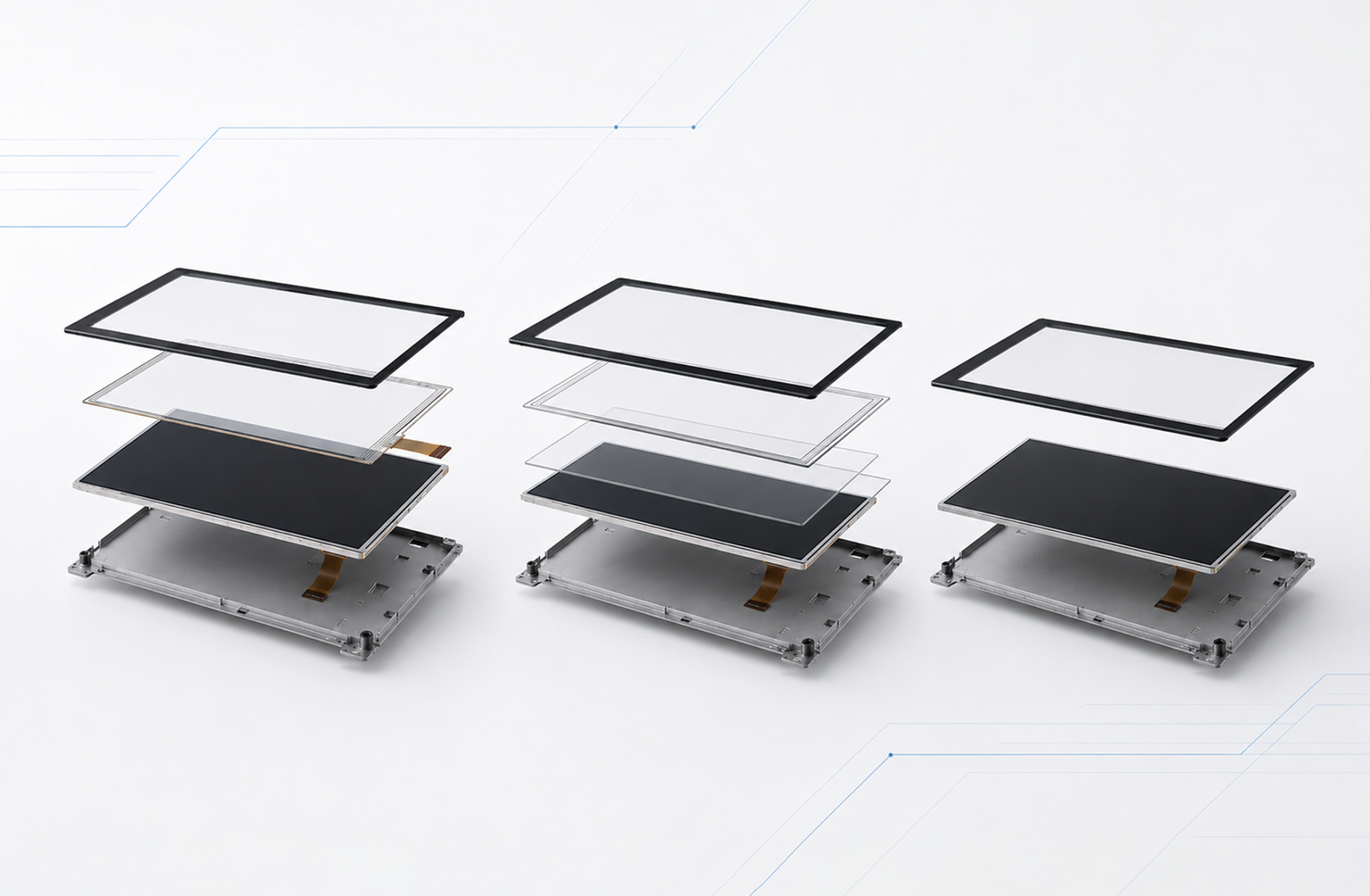

    タッチディスプレイ構造の比較

    GFF、G+G、OGSなどの構造には、それぞれ特長があります。
    用途、数量、外観要求、耐久性要求に応じて、適切な構造をご提案します。

  • 标准触摸面板模块

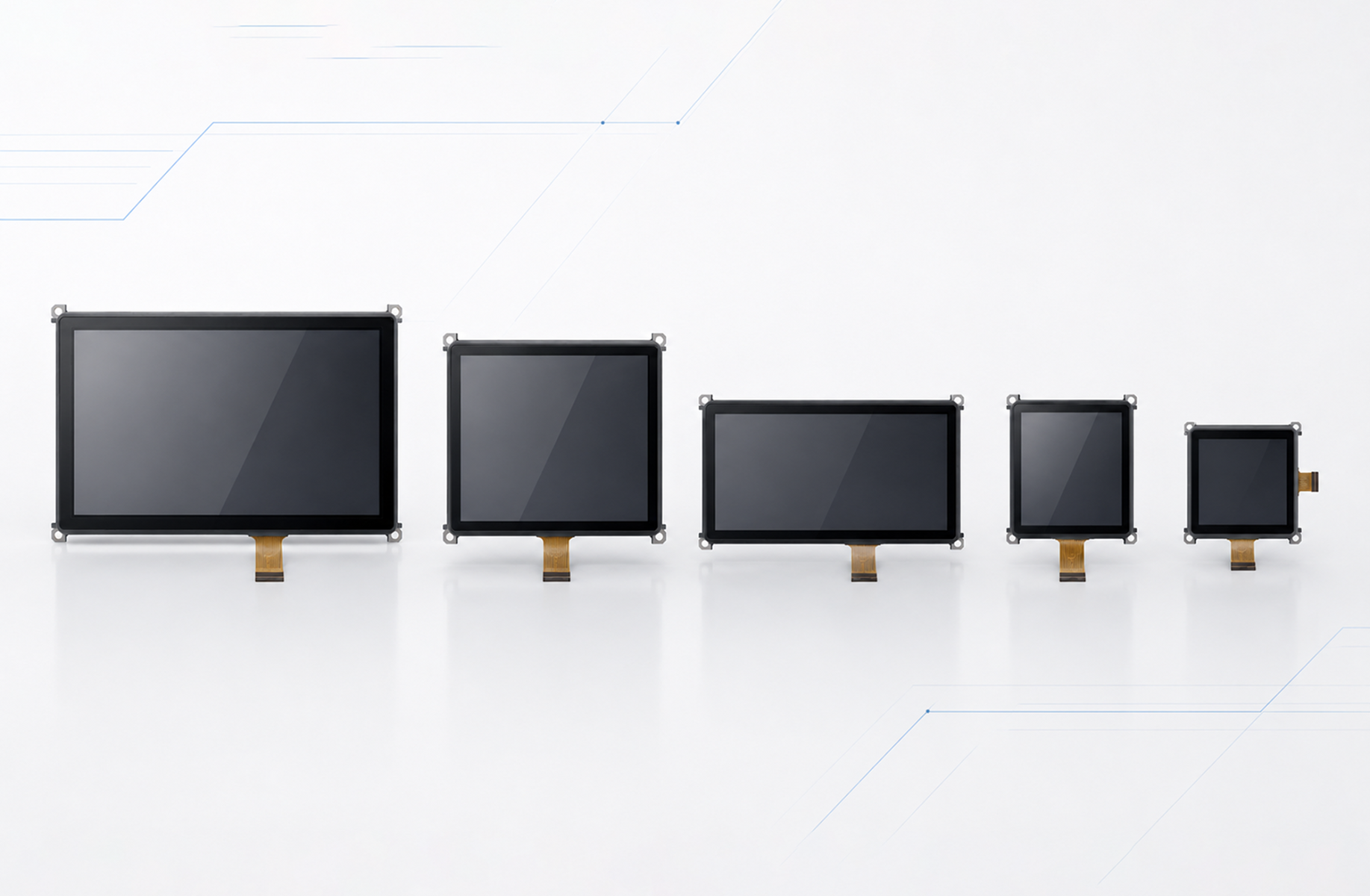

    標準タッチパネルモジュール

    標準タッチパネルモジュールは、表示、タッチ入力、接続仕様を一体で検討できる組み込み向けモジュールです。
    サイズ、輝度、タッチ方式、表面処理、貼合仕様など、製品仕様に応じて対応します。

製品一覧

サイズ:

表示モード：
コントラスト比：
カバー率 NTSC：

アクティブエリア：
解像度：
ピクセルサイズ：

外形寸法：
インターフェース：

白色輝度：
バックライト：
LED寿命：

目次/仕様書/図面
備考
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 顶部：
Tst：
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000
1 00/下侧 E:aaaaaa
V:aaaaaa
A:aaaaaa		 0.00 00000
PDF
PDF
PDF
 0000000000

A/Dボード及びケーブル等

UNI Displayでは、液晶ディスプレイモジュールに適合するA/Dボード、ドライバーボード、接続ケーブルなどもご提案可能です。
表示、信号変換、電源、バックライト制御、タッチインターフェースまで、組み込みを想定した構成を検討します。

  • AD板接口

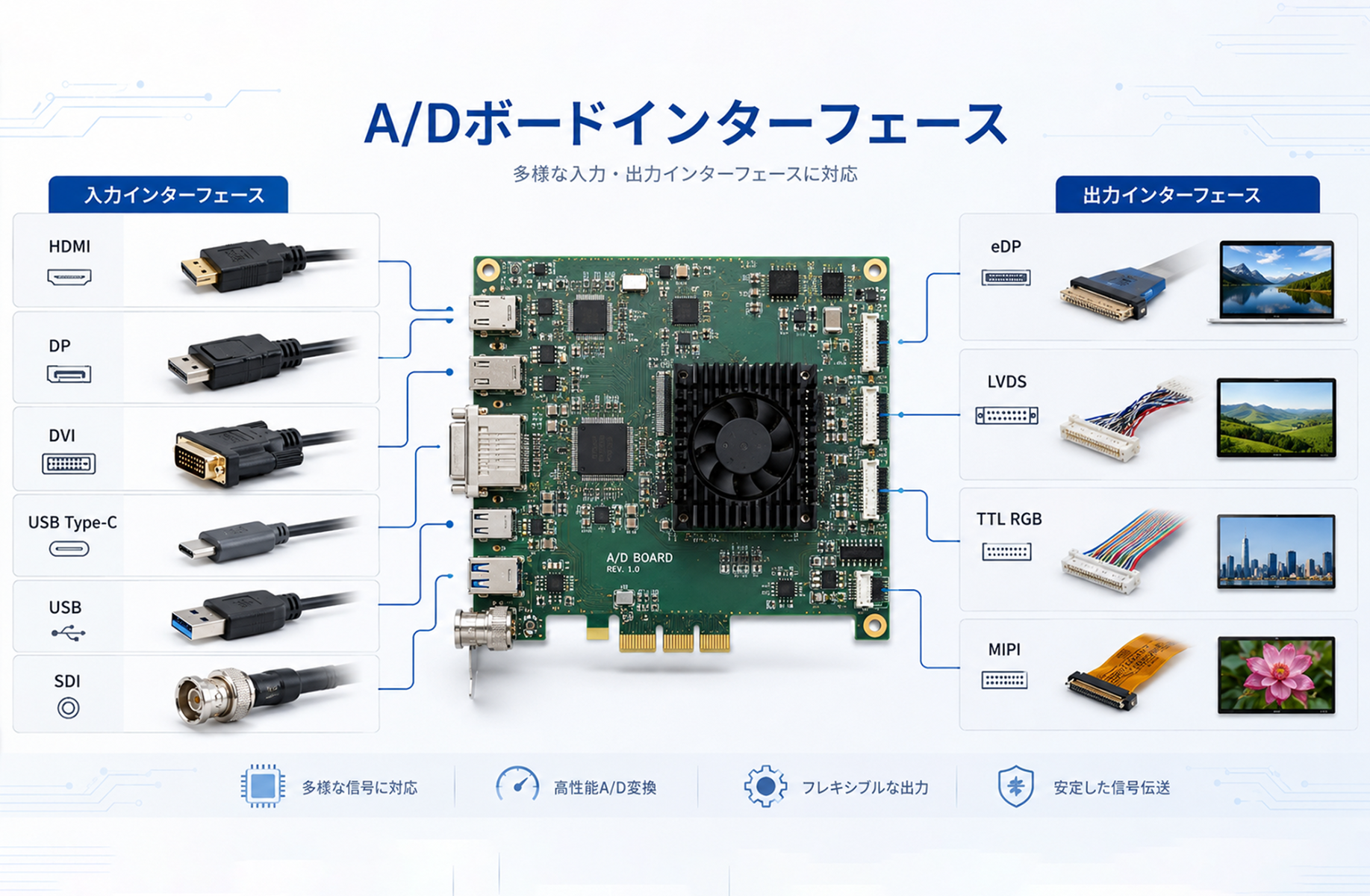

    A/Dボードインターフェース

    各種入力信号に対応したA/Dボード、変換ボードをご相談いただけます。
    DP、HDMI、DVI、Type-C、USB、SDIなどの入力や、eDP、LVDS、TTL RGB、MIPIなどの出力に対応可能です。

  • A/D转换板和电缆

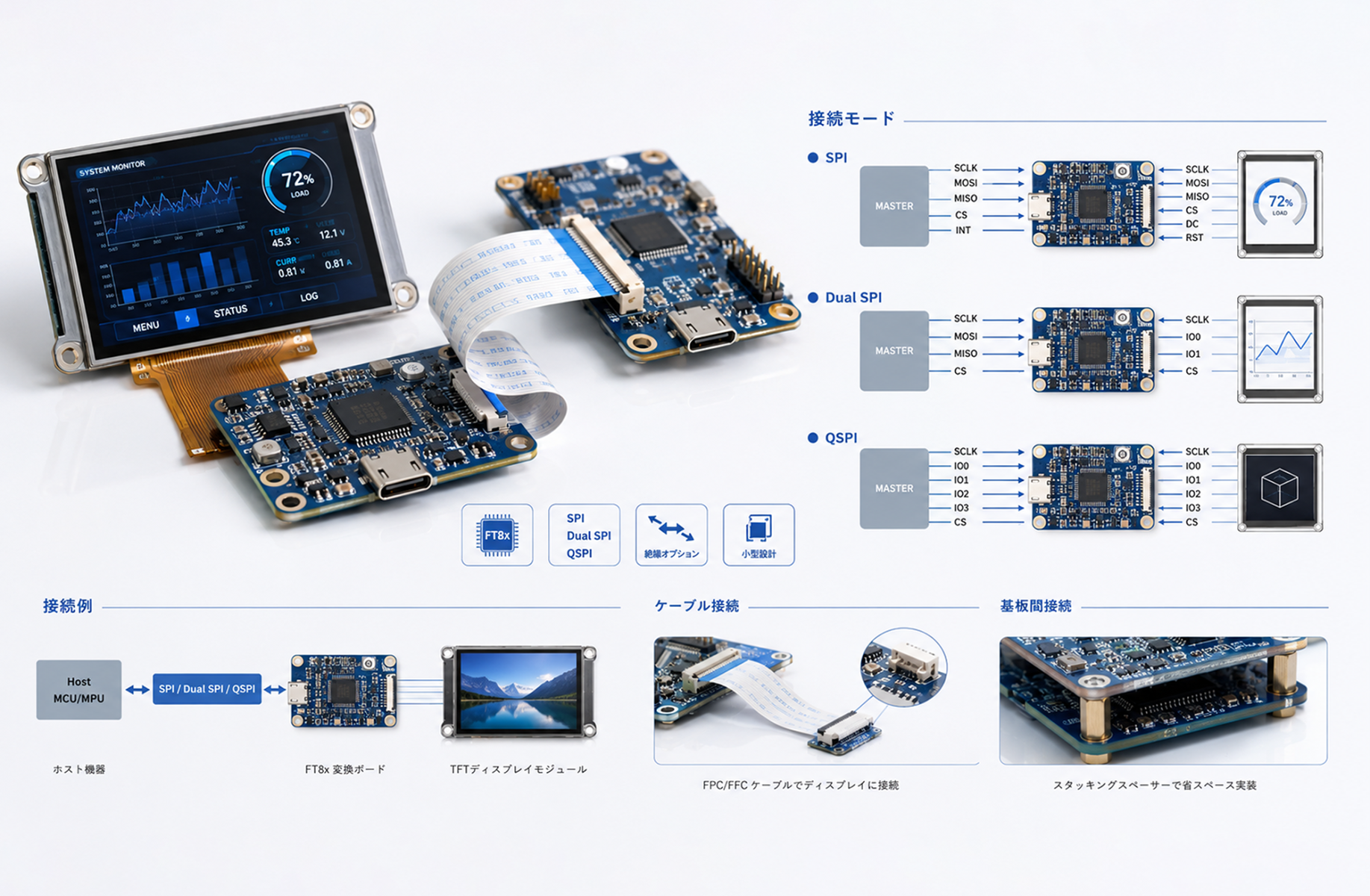

    SPIインターフェースシリーズ / FTDI FT8x変換ボード

    SPIインターフェースを使用した小型表示向けに、FTDI FT8xシリーズを用いた変換ボードをご提案可能です。
    Standard SPI、Dual SPI、QSPIなどに対応し、小型・低消費電力機器に適しています。

  • A/Dボードおよびケーブル

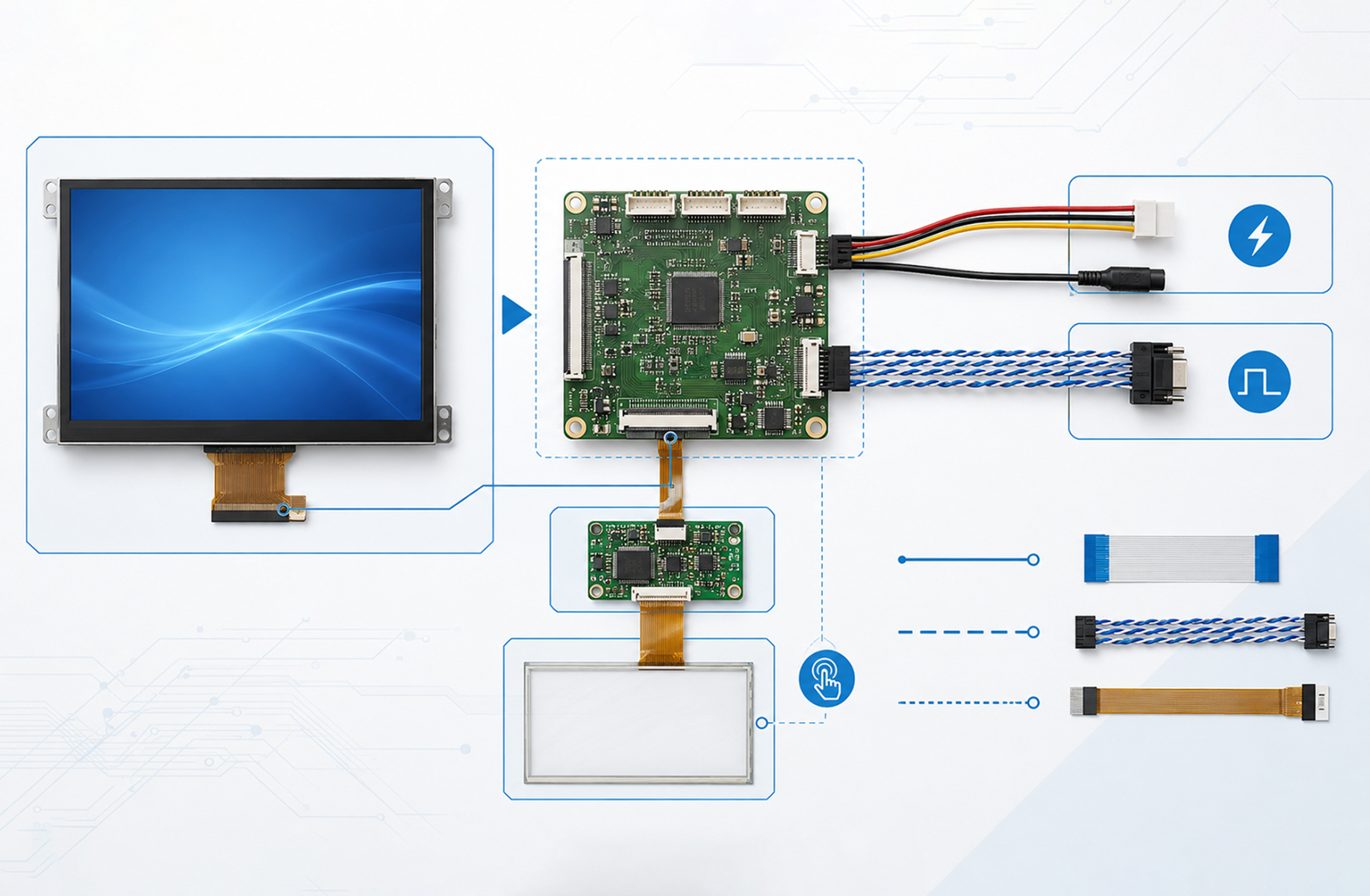

    A/Dボードおよびケーブル

    A/Dボード、接続ケーブル、ワイヤーハーネスは、製品仕様に応じたカスタム対応が可能です。
    液晶パネル、タッチパネル、制御基板、筐体構造との取り合いを考慮して設計します。

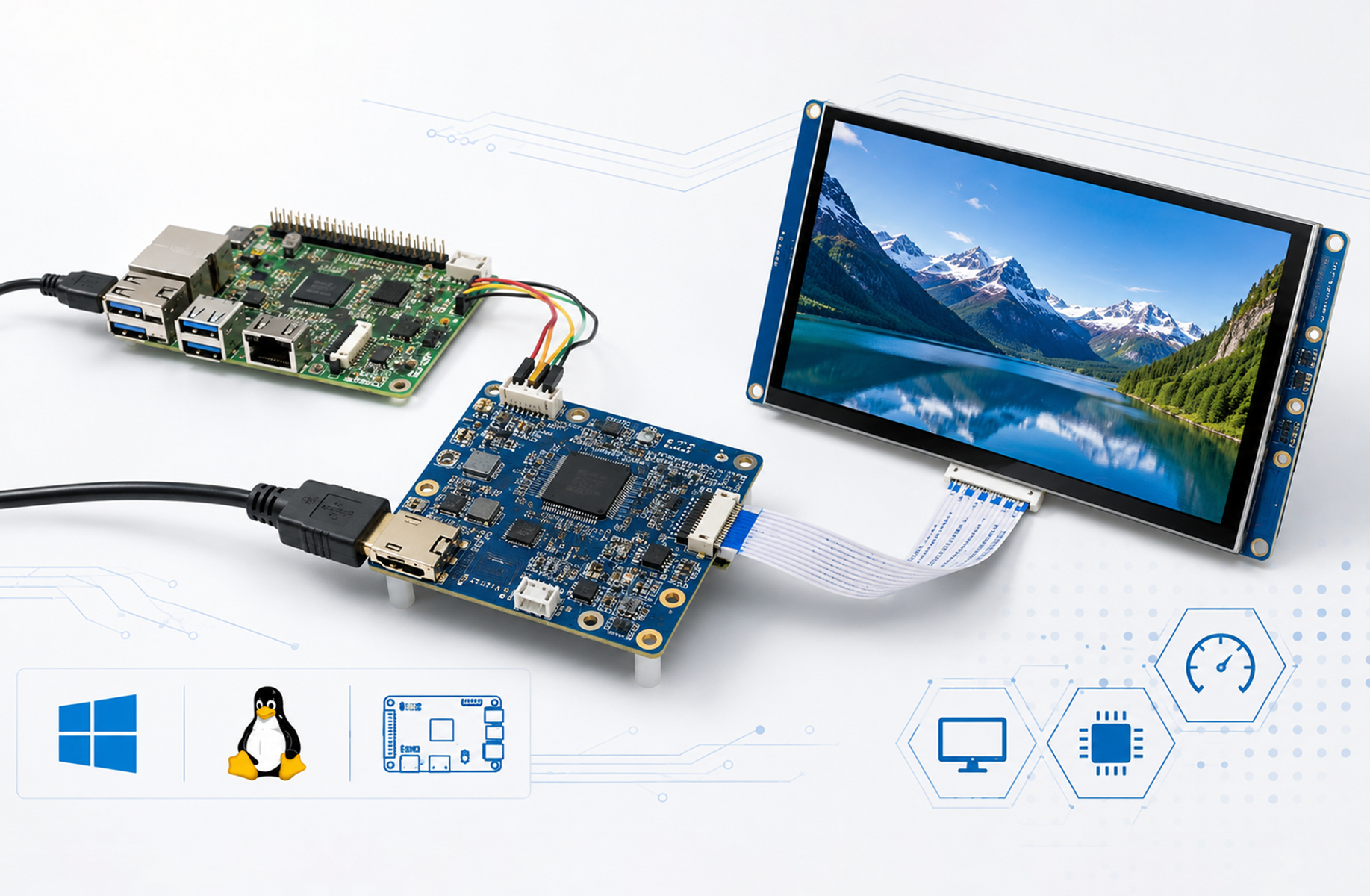

  • HDMI板

    HDMIボード

    HDMI入力に対応した表示用ボードをご提案可能です。
    USBタッチ、PWMバックライト制御、Windows/Linux環境、シングルボードコンピュータとの接続にも対応します。

製品一覧

Product Model

Controller ：
 Input Power ：
Operating Temp.：

Input Signal：

Panel Output
Interface：

Supported Resolution：

目次/仕様書/図面
備考
HDMI-RTD2660H-001A
Realtek RTD2660H
12 V DC
-20°C to +70°C
 HDMI, VGA (Max. resolution: 1920 × 1440 @ 60 Hz) LVDS (2 ch, 8-bit) Up to 1920 × 1440 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2660H-004A (V1.2) Realtek RTD2660H
12 V DC
-20°C to +70°C		 DVI, VGA (Max. resolution: 1920 × 1440 @ 60 Hz) LVDS (2 ch, 8-bit) Up to 1920 × 1440 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2556T-001A Realtek RTD2556T
12 V DC
-25°C to +70°C		 HDMI, VGA (Max. resolution: 2560 × 1600 @ 60 Hz) eDP (4 lanes) Up to 2560 × 1600 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2795T-001A (V1.1) Realtek RTD2795T
12 / 24 V DC
-20°C to +70°C		 HDMI, DP (Max. resolution: 4096 × 2160 @ 60 Hz) eDP (4 lanes) / V-by-One (8 lanes) Up to 4096 × 2160 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2795T-002A Realtek RTD2795T
Type-C adapter
-20°C to +70°C		 HDMI, Type-C (Max. resolution: 4096 × 2160 @ 60 Hz) eDP Up to 4096 × 2160 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2785T-001A Realtek RTD2785T
12 V DC
-20°C to +70°C		 HDMI, DP (Max. resolution: 4560 × 1600 @ 60 Hz) eDP (4 lanes) / LVDS (4 ch, 8-bit, max. 2560 × 1600 @ 60 Hz) Up to 2560 × 1600 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-RTD2785T-002A (V1.0) RTD2785T
12–24 V DC
-20°C to +70°C		 VGA, DVI LVDS / eDP TBD (confirm supported resolution)
PDF
PDF
PDF
 0000000000
HDMI-U58-001A Mstar U58
12 V DC
-20°C to +70°C		 HDMI (Max. resolution: 1920 × 1200 @ 60 Hz) LVDS (2 ch, 8-bit) Up to 1920 × 1200 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-MT9700-001A MT9700FCLE
12 V DC
-20°C to +70°C		 HDMI, VGA (Max. resolution: 1920 × 1200 @ 60 Hz) LVDS (2 ch, 8-bit) Up to 1920 × 1200 @ 60 Hz
PDF
PDF
PDF
 0000000000
HDMI-MT9700-002A (V1.0) MT9700FFFUBG
12–24 V DC
-20°C to +70°C		 HDMI, VGA, DVI LVDS Up to 1920 × 1200 @ 60 Hz
PDF
PDF
PDF
 0000000000
