屋外用TFT LCD表示モジュール：太陽光下の視認性、広温度対応、長期信頼性の設計ポイント
屋外機器や半屋外機器に搭載される表示モジュールには、室内用ディスプレイとは異なる設計条件が求められます。太陽光下での視認性、夏季・冬季の温度変化、湿度・粉塵・振動、さらに長期使用時の輝度低下や外観変化まで、使用環境に応じて複数の要素を総合的に確認する必要があります。
本記事では、屋外用途でTFT LCD表示モジュールを検討する際に重要となる「高輝度バックライト」「広温度対応」「光学貼合（Optical Bonding / Direct Bonding）」の基本ポイントを整理します。
屋外表示で最初に問題になるのは「明るさ」だけではありません
屋外で画面が見えにくくなる原因は、単にLCDの輝度が不足しているだけではありません。直射日光による表面反射、カバーガラスと液晶セルの間にある空気層、周囲光の変化、表示内容のコントラストなど、複数の条件が重なって視認性が低下します。
·高輝度バックライトの採用
·低反射・防眩処理を施したカバーガラス
·光学貼合による空気層の低減
·周囲光に応じた輝度制御
·表示内容・UI設計を含めた視認性評価
「輝度を上げればよい」という単純な考え方では、消費電力や発熱、バックライト寿命の課題が大きくなります。用途に応じて、必要な輝度レベルと光学構造をバランスよく設計することがポイントです。

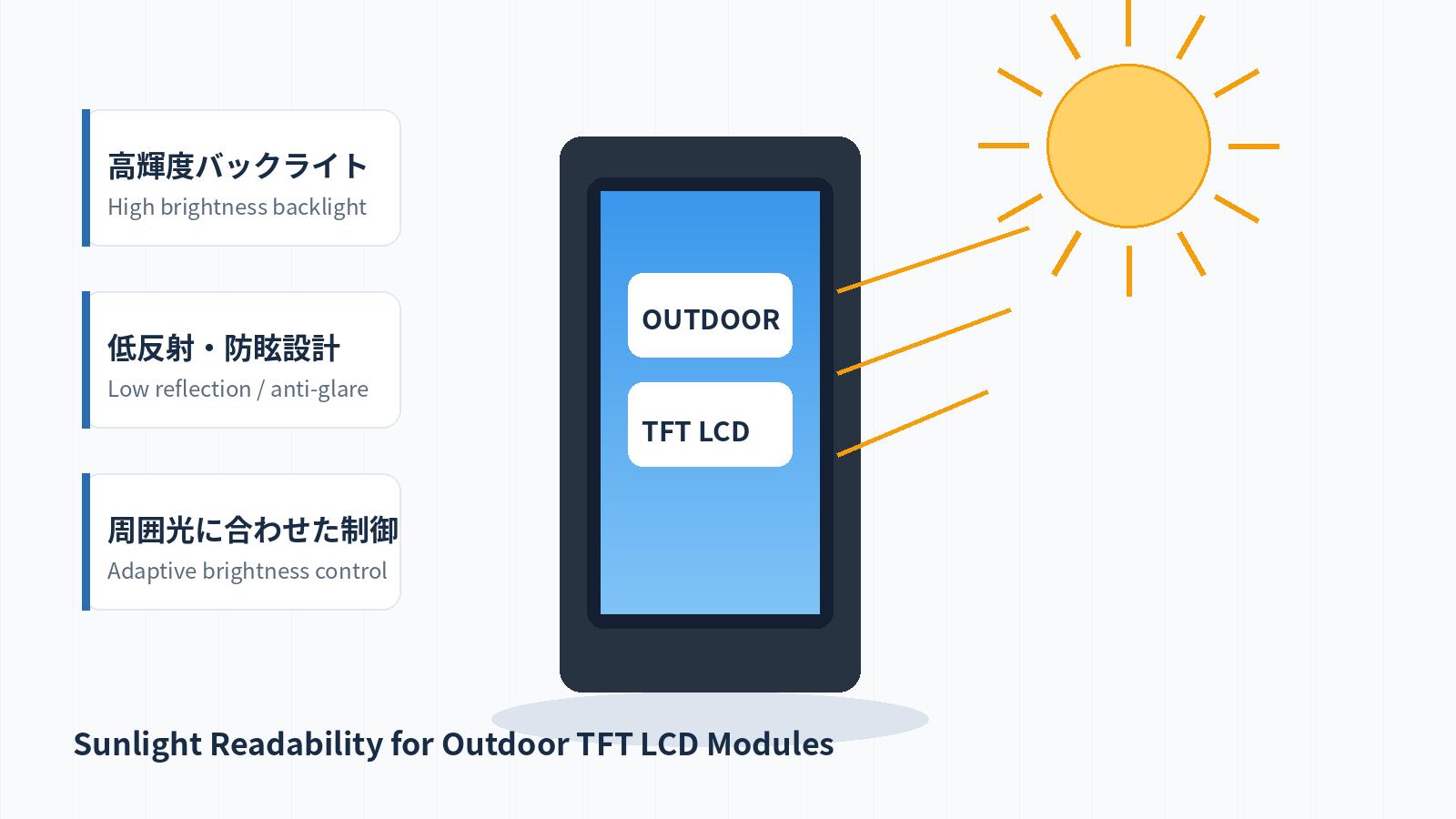

図1：太陽光下の視認性を高めるためには、高輝度化だけでなく反射低減や輝度制御も重要です。
広温度対応：設置場所と使用条件に合わせた確認が必要です
屋外・半屋外機器では、夏季の直射日光、冬季の低温起動、筐体内部の熱こもりなどにより、表示モジュールが受ける温度条件は大きく変化します。液晶材料や偏光板、バックライト、接着材、タッチパネル構成は、温度によって応答速度や表示品位、信頼性に影響を受ける場合があります。
仕様検討時には、少なくとも以下の条件を確認することを推奨します。
·動作温度範囲・保存温度範囲
·低温時の起動性と応答速度
·高温時の表示ムラ・黒化・色変化
·バックライトの発熱と筐体側の放熱設計
·長期使用時の輝度低下と外観保持性
同じ「屋外用途」でも、EV充電器、交通表示、農業機械、建設機械、屋外KIOSKでは必要条件が異なります。実際の設置場所、使用時間、直射日光の有無、防水防塵構造、筐体放熱条件を確認したうえで、適切な表示モジュール構成を選定する必要があります。
光学貼合（Optical Bonding / Direct Bonding）の役割
カバーガラス、タッチパネル、TFT LCDモジュールの間に空気層がある場合、界面反射や結露により視認性が低下することがあります。光学貼合は、OCAやOCRなどの光学接着材を用いて各層を貼り合わせ、空気層を低減する構造です。
光学貼合を採用することで、次のような効果が期待できます。
·表面反射の低減による屋外視認性の向上
·結露や異物混入リスクの低減
·タッチパネル一体構造での剛性向上
·振動環境下での構造安定性の向上
一方で、光学貼合はコスト、修理性、サイズ、貼合歩留まり、カバーガラス仕様とのバランスも考慮する必要があります。すべての用途で必須というわけではなく、求められる視認性と信頼性に応じて採用可否を判断することが重要です。

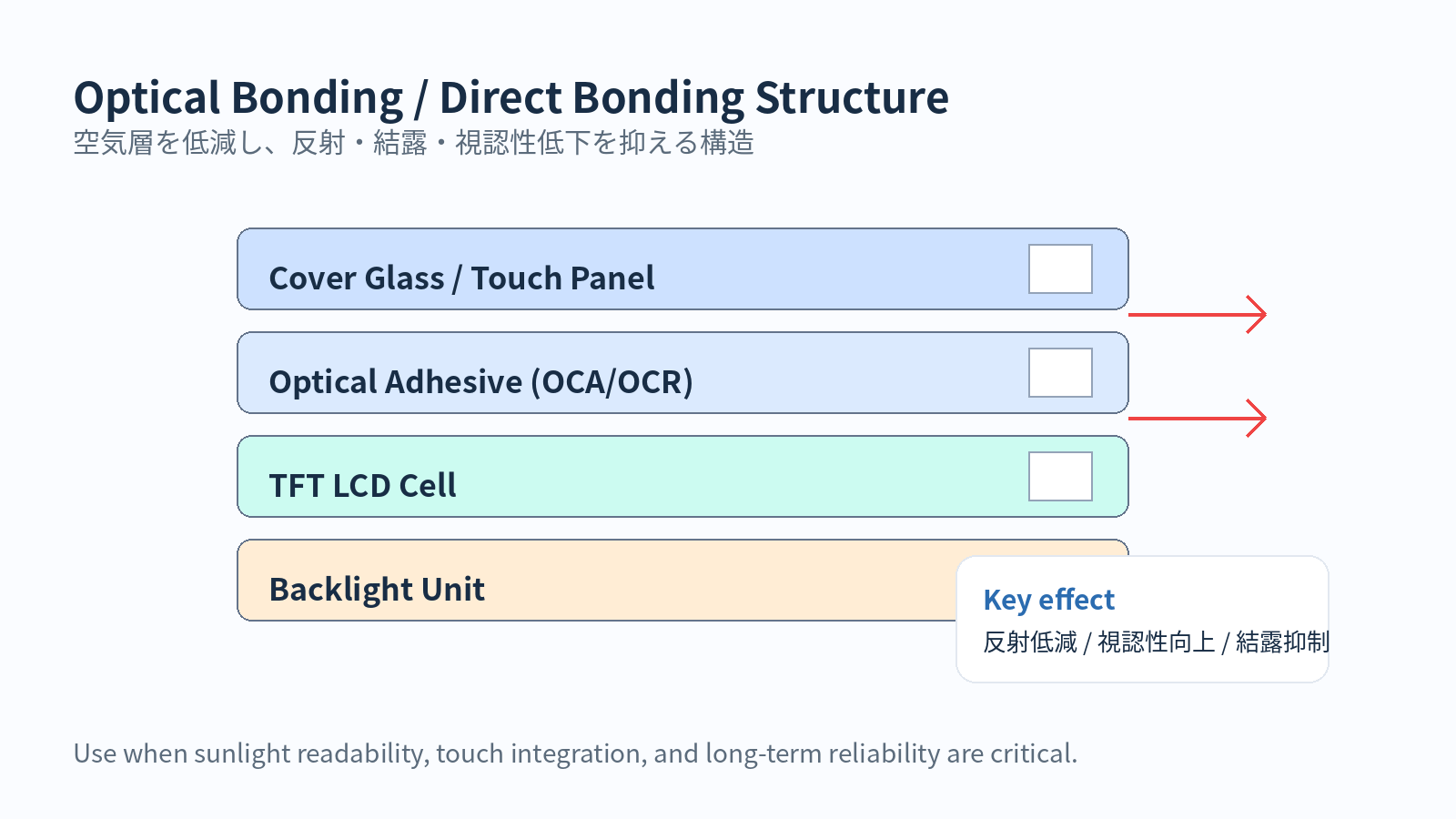

図2：光学貼合は、カバーガラス・タッチパネル・TFT LCD間の空気層を低減し、反射や結露を抑えるための有効な構造です。
用途別に確認すべきポイント
| 用途例 | 主な課題 | 主な課題 | 関連構成 |
| EV充電器・屋外KIOSK | 日射・雨水・長時間稼働 | 高輝度、低反射、防水防塵、タッチ操作 | TFT LCD、カバーガラス、タッチパネル、光学貼合 |
| FA機器・産業HMI | 粉塵・振動・長期供給 | 広温度、耐振動、長期安定供給 | 産業用TFT LCD、オープンフレーム、制御基板 |
| 交通・案内表示 | 昼夜の明るさ変化・遠距離視認 | 広温度、耐振動、長期安定供給 | 高輝度LCD、バックライト設計、筐体設計連携 |
| 農機・建機・船舶 | 振動・温度・屋外操作 | 広温度、堅牢構造、グローブ操作 | タッチパネル、カスタムカバーガラス、FPC/ケーブル設計 |

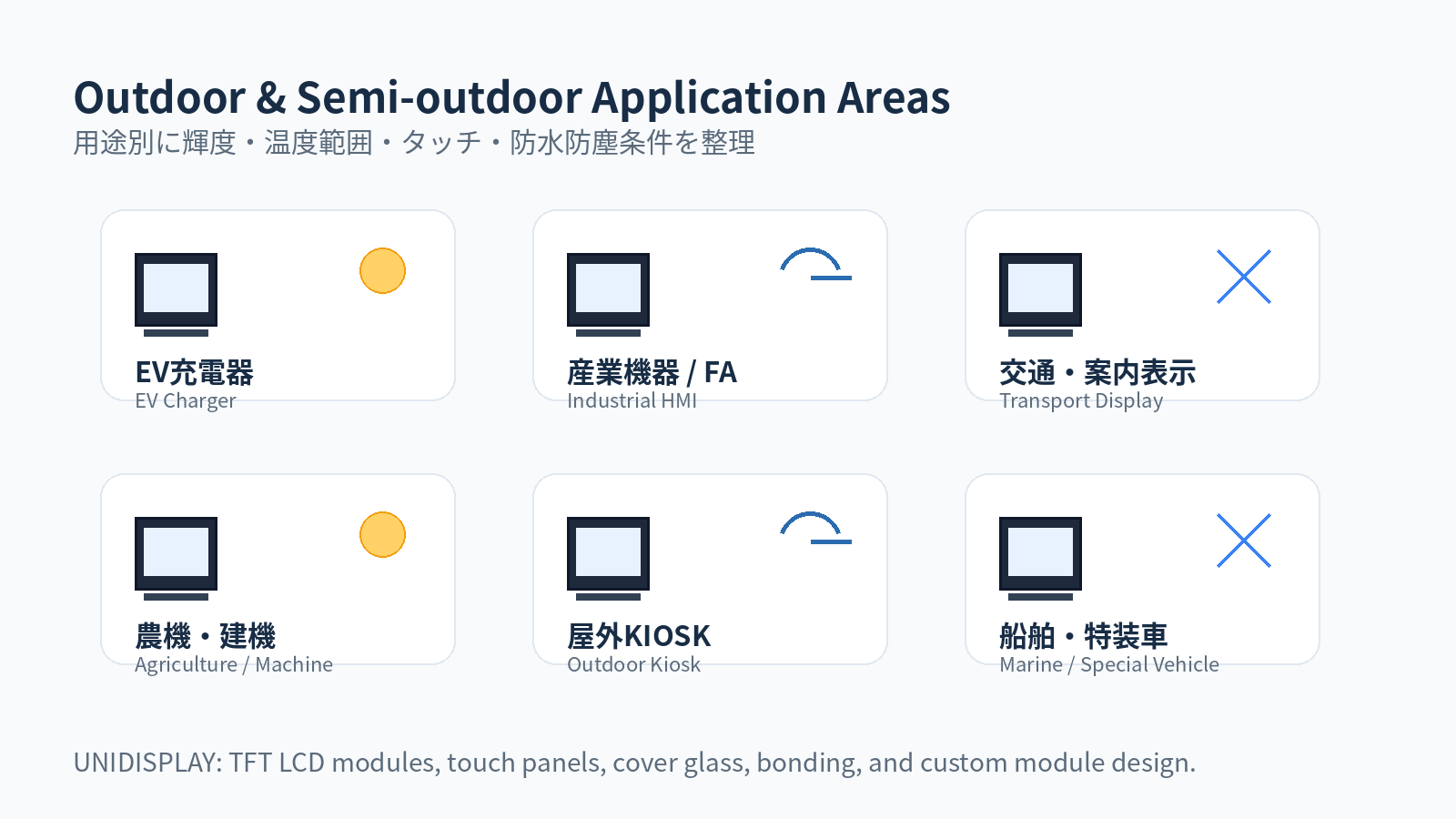

図3：屋外・半屋外用途では、使用環境ごとに必要な表示仕様を整理してからモジュール構成を決めることが重要です。
UNIDISPLAYが対応できる領域
UNIDISPLAYでは、産業機器、屋外機器、医療機器、商業端末などの用途に向けて、TFT LCD表示モジュール、タッチパネル、カバーガラス、光学貼合、オープンフレーム構造、各種インターフェースを組み合わせたカスタム対応を行っています。
お客様の使用環境、筐体構造、必要輝度、タッチ方式、温度条件、数量、供給期間などを確認したうえで、最適な表示モジュール構成をご提案します。屋外・半屋外向け表示モジュールをご検討の際は、お気軽にご相談ください。
