産業用LCDは「同じサイズ」だけでは置き換えられない
～長期使用を支える表示モジュールの互換設計～
産業機器に使用されるLCDには、一般的なコンシューマー製品とは異なる要求があります。
工場設備、医療機器、計測機器、建設機械、屋外端末などでは、一度採用された装置が長期間使用されることも少なくありません。そのためLCDにも、長期供給、広い動作温度範囲、耐振動性、長寿命バックライト、屋外視認性、低消費電力など、用途に応じた性能が求められます。
日本では、こうした産業用途に向けた表示技術が長年蓄積されてきました。
TOPPANのORTUSTECHブランドや、屋外視認性と低消費電力の両立を図る独自TFT-LCD技術Blanview™も、その一例です。
産業用LCDの価値は、単純な画面サイズや解像度だけでは判断できません。
装置と電子部品ではライフサイクルが異なる
一方、産業用表示部品全般では、最終装置と電子部品のライフサイクルが必ずしも一致するとは限りません。
産業機器が10年以上使用される一方で、LCD、表示IC、バックライト、タッチパネル、コネクターなどには、それぞれ異なる製品ライフサイクルがあります。
そのため、長期間使用されてきた装置でも、部材変更、仕様変更、後継機種への移行、EOL（End of Life）などへの対応が必要になる場合があります。
重要なのは、単に代わりのLCDを探すことではなく、既存装置への影響をできるだけ抑えながら、必要な表示機能を次の構成へ引き継ぐことです。

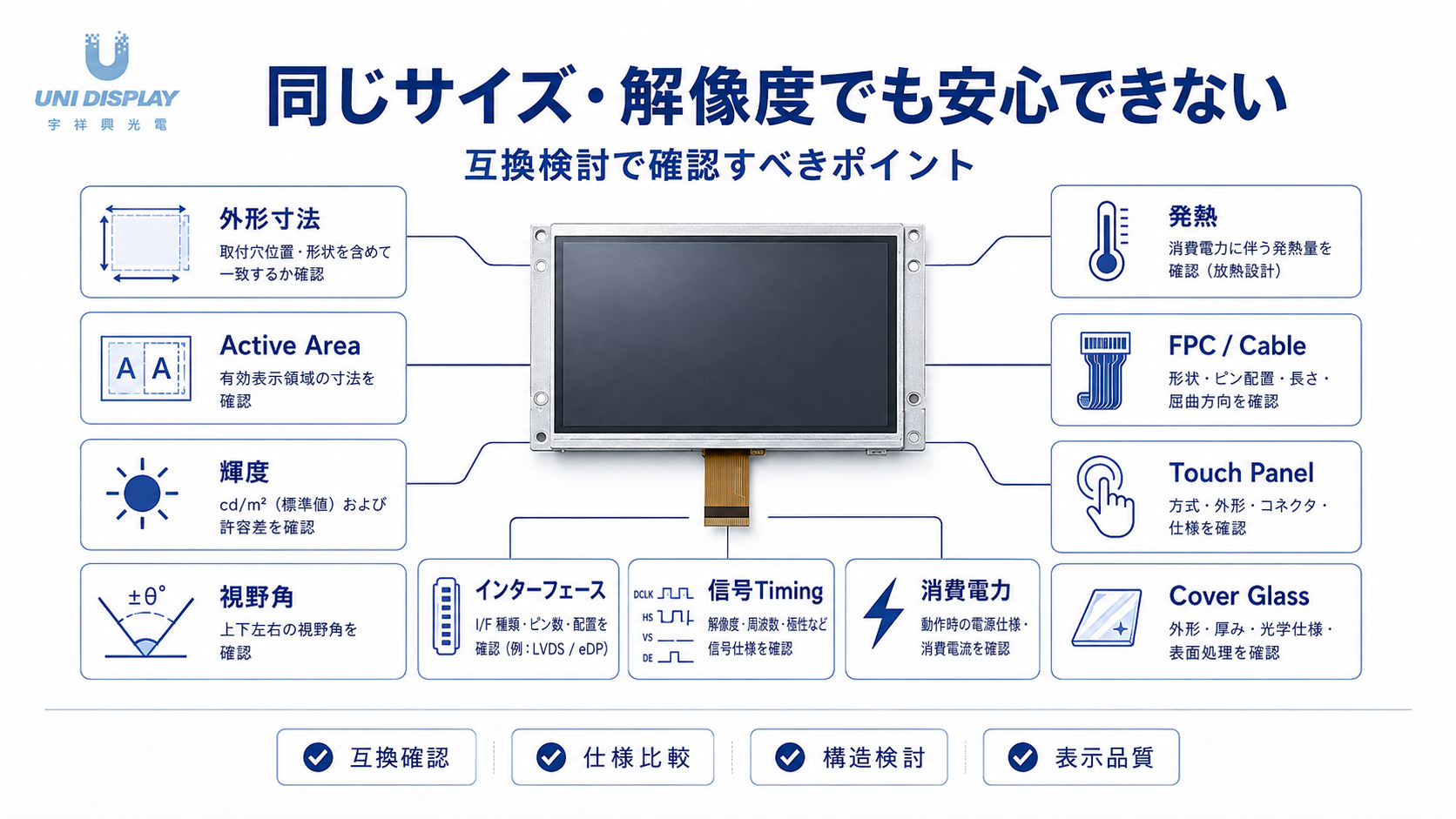

「同じサイズ・同じ解像度」だけでは不十分
LCDの代替では、まず同じインチサイズ、同じ解像度の製品を探すことが一般的です。
しかし、実際には次のような項目を確認する必要があります。
·外形寸法、Active Area、表示位置
·輝度、コントラスト、視野角
·屋外視認性
·インターフェース、電源、信号Timing
·消費電力、発熱
·バックライト寿命
·動作温度、保存温度
·FPC、コネクター、Cable
·取付位置、筐体との干渉
さらに実際の装置では、LCDはTouch Panel、Cover Glass、A/D Board、Cable、筐体などと組み合わされています。
LCD一枚の変更が、表示モジュール全体へ影響することもあります。
型番ではなく「機能」を引き継ぐ
特に、屋外視認性、低消費電力、広温度対応など、特殊な表示性能を持つLCDを置き換える場合には注意が必要です。
同じサイズ・解像度のLCDであっても、方式やバックライト条件が変われば、明るい環境での見え方、消費電力、発熱などが変化する可能性があります。
そのため代替検討では、「同じLCDを探す」ことよりも、「元のLCDが装置の中で何を担っていたのか」を確認することが重要です。

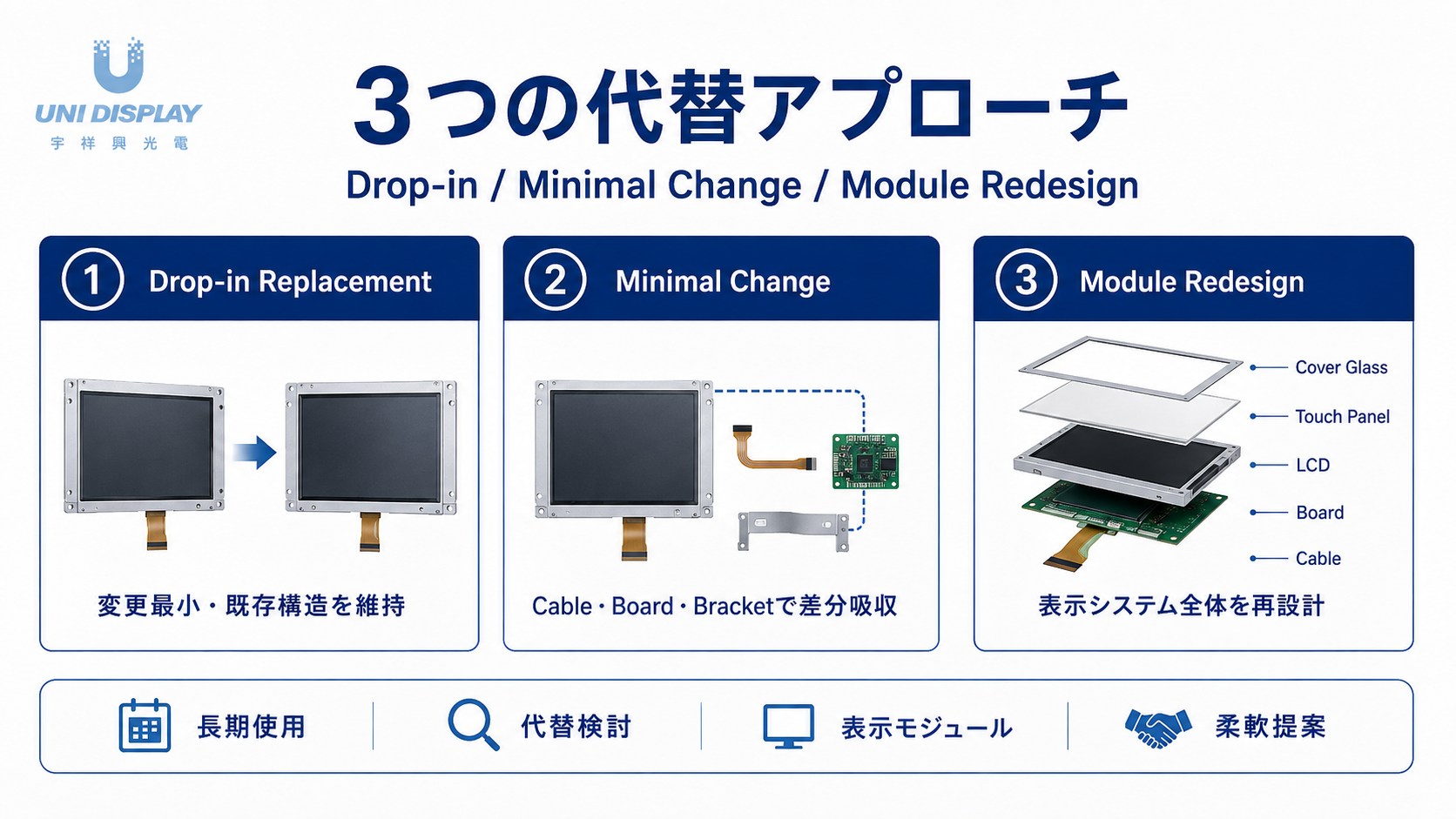

3つの代替アプローチ
UNIDISPLAYでは、既存LCDの代替を大きく3つの方向から検討します。
1. Drop-in Replacement
外形、表示位置、インターフェース、固定方法などをできる限り維持し、装置側の変更を最小限にします。
2. Minimal Change
完全互換品がない場合は、FPC・Cable、Adapter Board、A/D Board、Bracketなどで差分を吸収し、既存装置への変更を抑えます。
3. Module Redesign
合理的な互換品が見つからない場合は、LCD＋Touch Panel＋Cover Glass＋Board＋Cableを一つの表示システムとして見直します。
この機会に、高輝度化、広視野角化、Touch対応、Optical Bonding、屋外視認性改善、複数機種での部品共通化などにつなげることも可能です。
UNIDISPLAYの提案
UNIDISPLAYでは、産業用LCDの新規開発だけでなく、既存表示モジュールの供給変更やEOLに伴う代替検討にも対応しています。
LCD単体だけでなく、Touch Panel、Cover Glass、A/D Board、FPC・Cable、Optical Bondingなどを含め、既存装置との互換性や必要性能を確認しながら、Drop-in Replacement → Minimal Change → Module Redesignの中から現実的な方法をご提案します。
長期間使用されてきた産業用LCDには、そのLCDが選ばれた理由があります。
だからこそ代替では、単に型番を置き換えるのではなく、既存設計の意図と必要機能を理解し、次の表示モジュールへ引き継ぐことが重要です。
LCDの供給変更、EOL対応、代替候補の互換性確認、旧型表示部の見直しなどについて、お気軽にご相談ください。
