高輝度LCDは、LEDを明るくすればよい？
～輝度・発熱・消費電力・寿命をバランスするバックライト設計～
屋外端末、建設機械、産業機器などでは、周囲が明るい環境でも表示内容を確認できるよう、高輝度LCDが求められることがあります。そこで最初に思いつくのが「バックライトのLEDをもっと明るくする」という方法です。
しかし、高輝度化で変わるのは明るさだけではありません。LED電流を増やせば、消費電力や発熱も増え、バックライト寿命やLCD内部温度、製品全体の熱設計にも影響する可能性があります。
高輝度LCDでは、単純なLED出力だけでなく、光をどのように効率よく利用し、発生した熱をどう管理するかまで含めた設計が重要です。
高輝度化で増えるのは「明るさ」だけではない
バックライトのLED出力を上げることは、高輝度化の一つの方法です。一方で、駆動電流が増えると消費電力や発熱も大きくなる傾向があります。

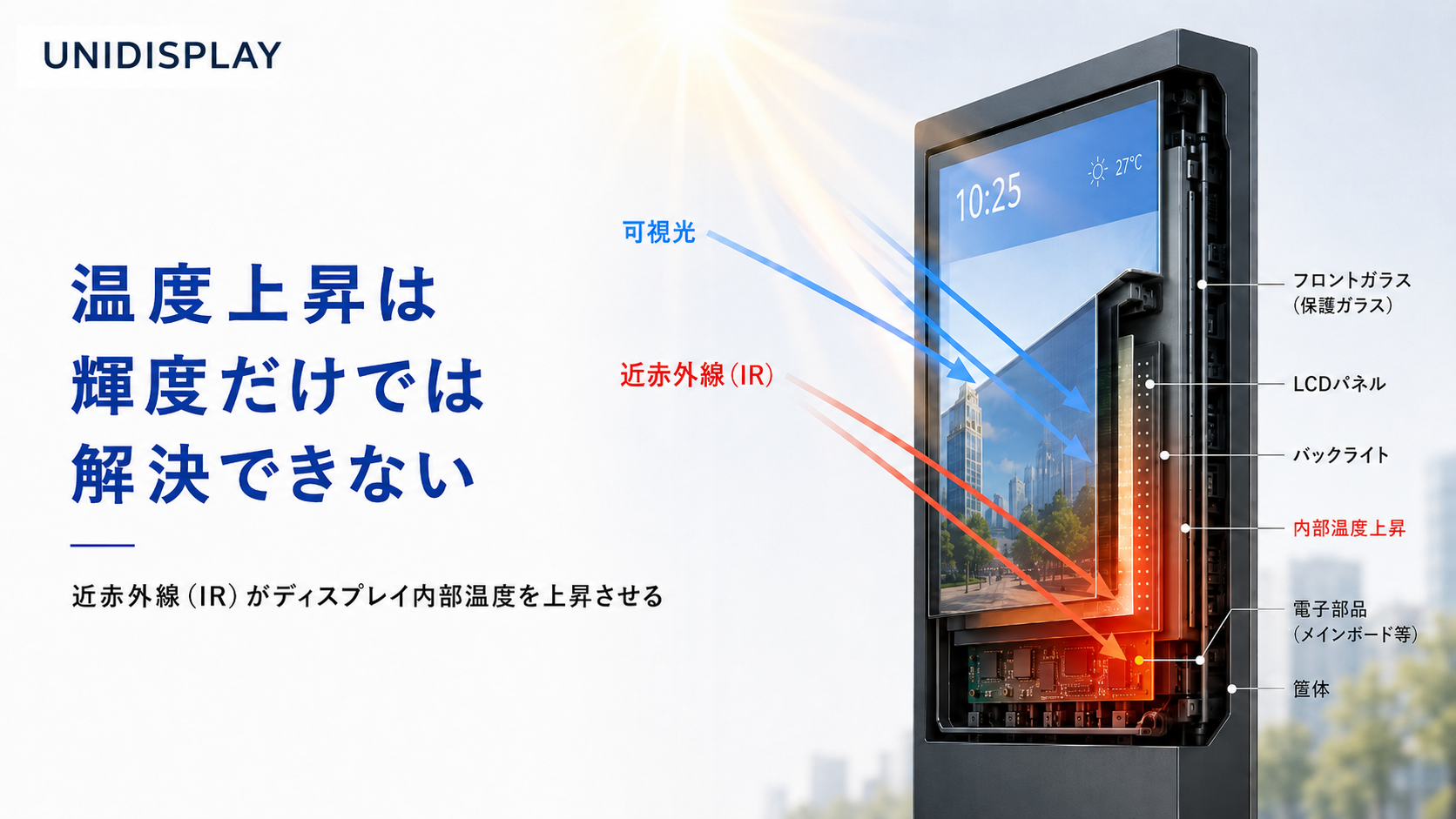

装置内部に熱がこもると、LCDパネルやLED、Driver IC、電源回路などの温度も上昇します。特に密閉筐体、屋外設置、直射日光、高温環境では、周囲温度と内部発熱の両方を考慮する必要があります。
つまり、高輝度化では「何cd/m²出せるか」だけでなく、「その明るさをどの条件で安定して維持できるか」を確認することが重要です。
明るさはLED電流だけで決まらない

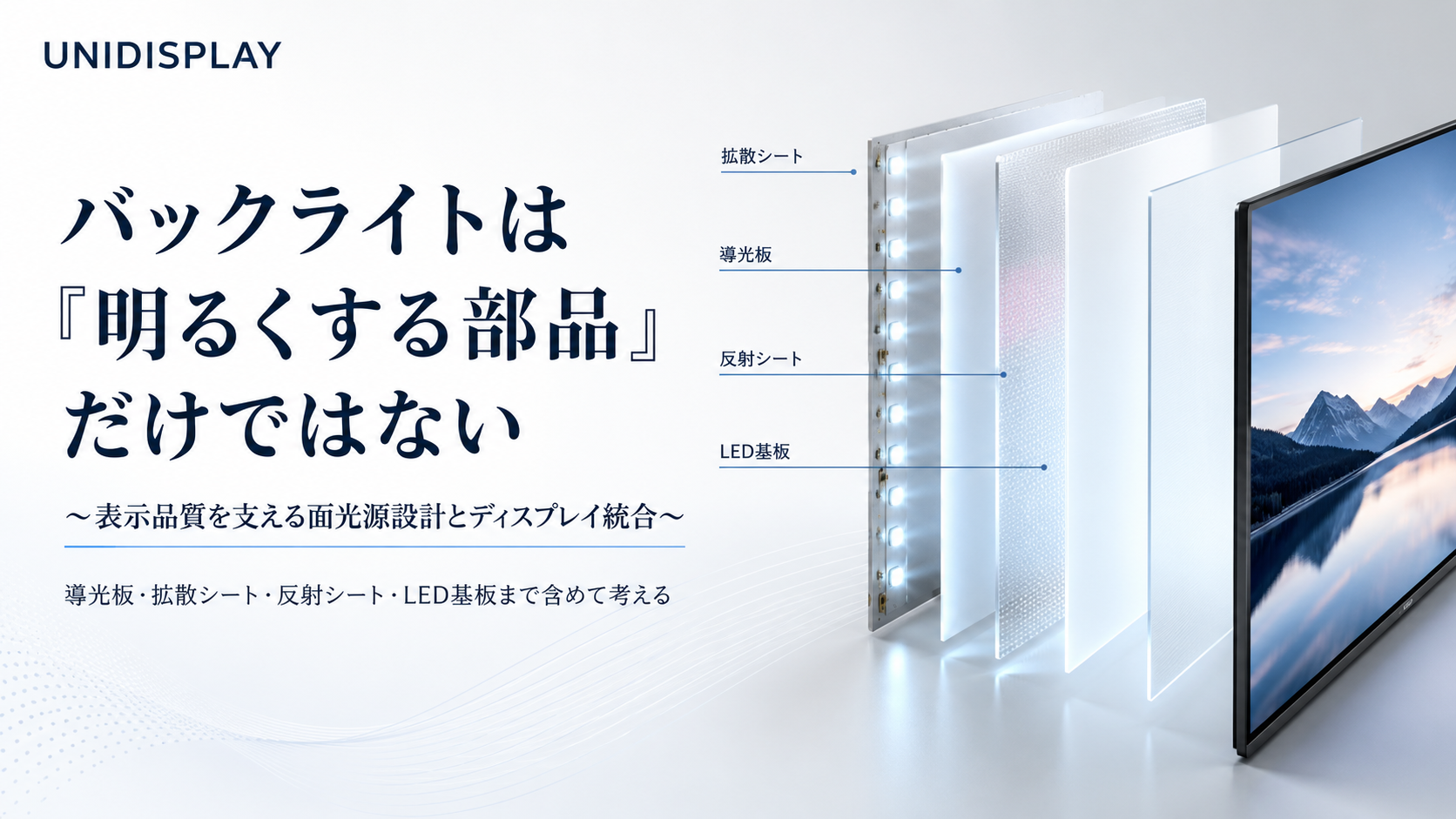

バックライトの明るさは、LEDだけでなく、光学構成全体の効率にも左右されます。

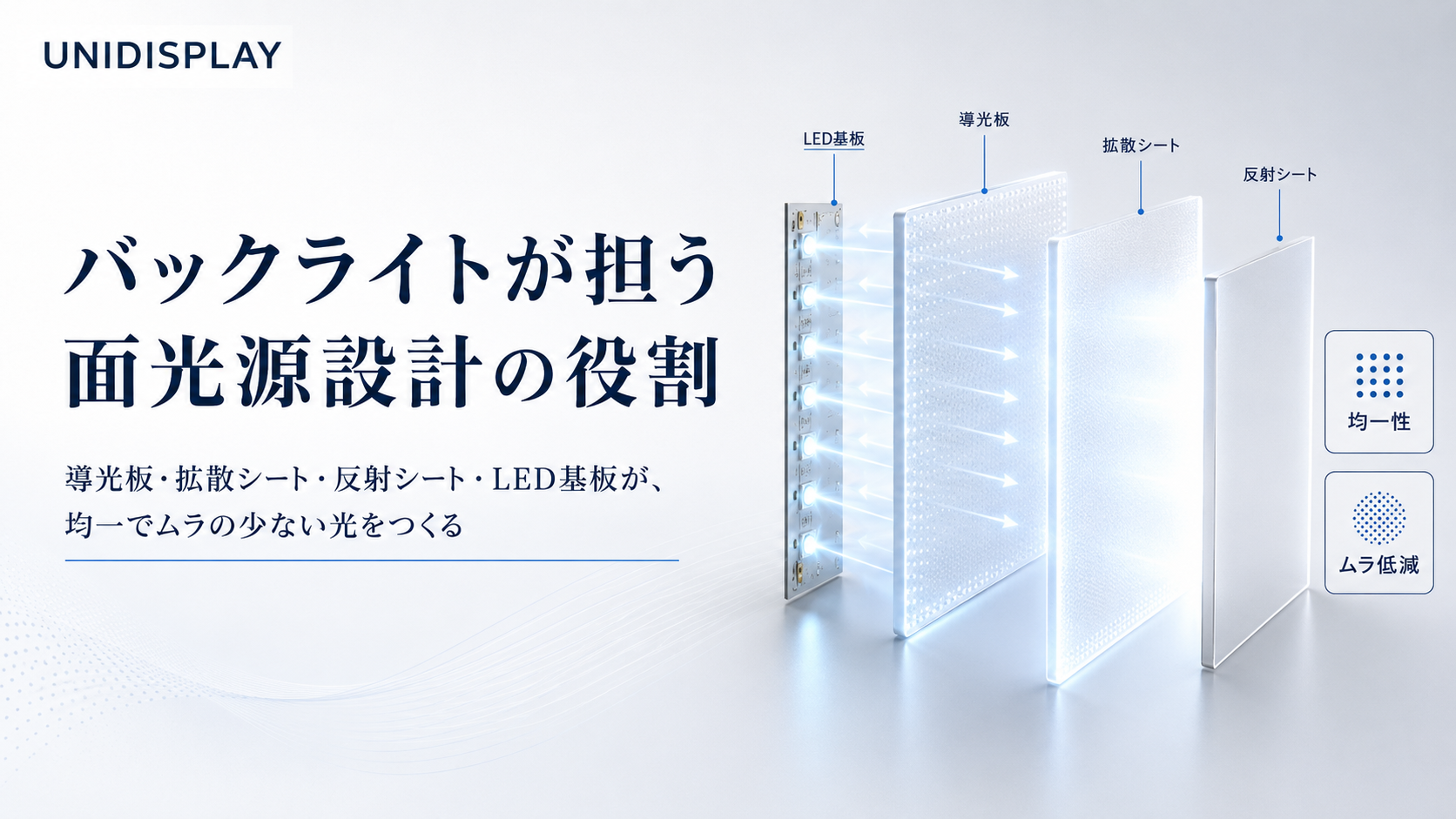

例えば、LEDの配置、導光板、拡散シート、反射シート、光学フィルム、フレーム構造などの組み合わせによって、同じLED出力でも画面の明るさや均一性が変化します。
必要以上にLED電流を上げる前に、光のロスがどこで発生しているかを確認し、バックライト内部で光を効率よく取り出すことも重要です。
高輝度化とは、LEDを強く光らせることだけではなく、限られた電力と熱の中で必要な光を効率よく利用する設計でもあります。
発熱は表示品質と寿命にも影響する
バックライトや電源回路から発生する熱は、単なる温度上昇の問題ではありません。
温度条件によっては、LEDの発光特性、色味、LCDの応答、表示ムラ、部材の長期信頼性などに影響する場合があります。また、高温状態が長時間続く用途では、バックライト寿命についても確認が必要です。
そのため、高輝度LCDでは、金属フレーム、放熱シート、Heat Spreader、筐体への熱伝導など、表示モジュール周辺の放熱経路も含めて検討します。
必要な輝度と、許容できる消費電力・温度上昇のバランスを取ることが、安定した量産設計につながります。
屋外視認性は「輝度」だけでは決まらない
屋外での見やすさを改善する方法は、高輝度化だけではありません。
Cover GlassやTouch Panel表面での反射が大きい場合、LCDの輝度を上げても、外光の映り込みによってコントラストが低下することがあります。
用途に応じて、AG・ARなどの表面処理、Optical Bonding、Cover GlassやTouch Panelを含む前面構成を見直すことで、反射界面を減らし、視認性を改善できる場合があります。
そのため、屋外表示では「LCD輝度をどこまで上げるか」と同時に、「外光反射をどこまで抑えるか」を考えることが重要です。
用途ごとに最適なバランスは異なる
屋外端末、産業用HMI、建設機械、FA装置、決済端末などでは、必要な輝度、使用時間、周囲温度、筐体構造、電源条件がそれぞれ異なります。
常時最大輝度が必要な装置もあれば、周囲の明るさに応じて輝度を調整した方が、消費電力や熱の面で有利な場合もあります。
重要なのは、最初から一つの輝度値を固定することではなく、実際の使用環境と製品要求から必要な表示性能を決めることです。
UNIDISPLAYの提案
UNIDISPLAYでは、LCD単体だけでなく、LEDバックライト、導光板、光学シート、金属フレーム、放熱構造、Touch Panel、Cover Glass、Optical Bondingなどを含め、表示モジュール全体の構成を確認しながら高輝度化を検討します。
新規製品の屋外視認性向上、既存LCDの高輝度化、バックライト構成の見直し、消費電力や発熱への対応など、用途と装置条件に応じて構成をご提案します。
高輝度化で重要なのは、単にLEDを明るくすることではありません。
輝度・光学効率・消費電力・発熱・寿命を一つのシステムとしてバランスさせること。
それが、長期間安定して使用できる高輝度表示モジュールを考えるうえで重要だと考えています。
※必要輝度、消費電力、温度条件、寿命などは、製品仕様・使用環境・筐体構造によって異なります。実際の仕様は個別条件を確認のうえ検討します。
